銑床數控系統如何手輪 / 單步操作

在手輪 / 單步操作方式中，機床按選定的增量值進行移動。

2000M 機床面板中按鍵的功能是由 PLC 程序（梯形 圖）定義的，各按鍵的功能意義 請 參 閱機 床廠家的說明書。 本章以下與操作面板按鍵相關功能是針對 2000M 標準 PLC 程序進行描述的，敬請注意！

單步進給

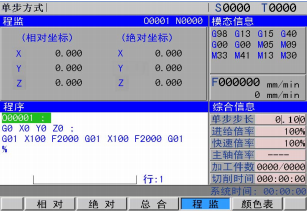

設置系統參數 No.001 的 Bit3 位為 0，按 鍵進入單步操作方式，此時顯示頁面如下：

增量的選擇

按 鍵，選擇移動增量，移動增量會在頁面中顯示。當 PLC 狀態參數 K016 的 BIT7 位（SINC）為 1 時， 步長值無效；當 BIT7 為 0 時， 均有效。如按 鍵， 頁面顯示如下：

移動方向選擇

按一次 或 鍵，可使 X 軸向負向或正向按單步增量進給一次；按一次 或 鍵，可 使 Z 軸向負向或正向按單步增量進給一次。按一次 或 鍵，可使 Y 軸向負向或正向按單步增量 進給一次。

手輪 ( 手搖脈沖發生器 ) 進給

設置系統參數 No.001 的 Bit3 位為 1，按 鍵進入手輪操作方式，此時顯示頁面如下：

手輪外形如下圖所示：

增量的選擇

按 鍵，選擇移動增量，移動增量會在頁面上顯示。當 PLC 參數 K016 的 BIT7 位（SINC）為 1 時， 步長值無效；當 BIT7 為 0 時， 均有效。如按 鍵，

頁面顯示如下：

移動軸及方向的選擇

在手輪操作方式下，按 、 、 、 鍵選擇相應的軸。 手輪進給方向由手輪旋轉方向決定。一般情況下，手輪順時針為正向進給，逆時針為負向進給。如 果有時手輪順時針為負向進給，逆時針為正向進給，可交換手輪端 A、B 信號。也可由參數№ 013 號的 BIT0 位選擇手輪旋轉時的進給方向。

其它操作

1、逆時針轉、順時針轉、停止控制

：手輪 / 單步方式下，按此鍵，主軸逆時針轉；

：手輪 / 單步方式下，按此鍵，主軸停止；

：手輪 / 單步方式下，按此鍵，主軸順時針轉。

2、主軸點動

：此時主軸處于點動狀態。

在主軸點動狀態，按 鍵，逆時針轉點動；按 鍵，順時針轉點動。主軸點動速度由數據參 數 No.208 設定。

3、手動換刀

：手輪 / 單步方式下，按此鍵，刀具松開 / 夾緊。

4、主軸倍率的修調 手輪 / 單步方式下，當選擇模擬電壓輸出控制主軸速度時，可修調主軸速度。 按 鍵，修調主軸倍率改變主軸速度，可實現主軸倍率 50％～ 120％共 8 級實時調節。

說明事項

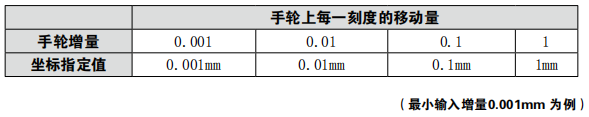

1、手輪刻度與機床移動量關系見下表：

注 1：手輪增量與系統當前的公英制輸入狀態及系統最小輸入增量有關；

注 2：手輪旋轉的速度不得高于 5r/s，如果超過 5r/s，可能會導致刻度值和移動量不符。
