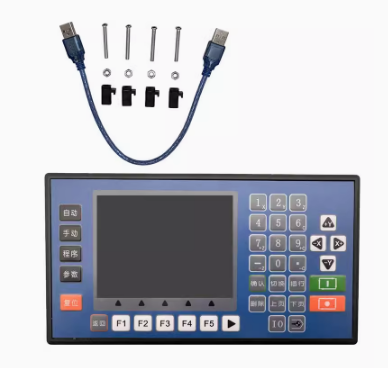

新款非聯動控制器介紹

可編程自動化控制器PAC 4DL是全新開發的可獨立運動的，雙軸，三軸，四軸3種控制系統，具有微米（μm）級精度控制功能，可實現復雜的專機控制需求；具有豐富的輸入/輸出信號控制功能，可實現多種信號的檢測和輸出的復雜控制功能。

適用于焊接、鉆孔、切割、分度、沖床等單，雙，多軸機械的控制。

本產品操作方便簡潔，界面顯示直觀明了，具有較強的功能及穩定的性能，在系統操作、安全、加工精度及加工效率方面具有突出特點。3.5寸LCD，320×240分辨率，高對比度圖形式液晶顯示界面；采用符合中國特色的漢字指令形式編寫零件程序；輸入輸出采用軟件配置方式靈活設置。具有較高的性能，價格比。

技術特點

✔ 圖形化界面，提升畫面質感。

✔ 實現X,Y,Z,A四軸各自獨立運動控制

✔ 梯形加減速控制

✔ 位置指令范圍-99999.999mm ~ +99999.999mm

✔ 最小指令單位0.001mm，指令電子齒輪比分子1~99999，分母1~99999

✔ 16路光電隔離輸入，8路光電隔離輸出；具備再增加8入8出擴展功能。

✔ 輸出采用MOS管控制通斷，每通道1500mA阻性負載，500mA感性負載。

✔ 具有反向間隙補償功能

✔ 速度倍率功能，多級調節

✔ 豐富漢字指令，編程簡單易懂

✔ 選擇性I/O功能配置功能

✔ 可存儲20個程序，每個程序480行。

✔ 提供操作級，設備級密碼管理功能。方便設備管理

✔ 提供各軸坐標，計件數值掉電記憶功能。

功能與子功能菜單

主功能包含自動執行，手動執行，程序編輯，參數設置和IO配置

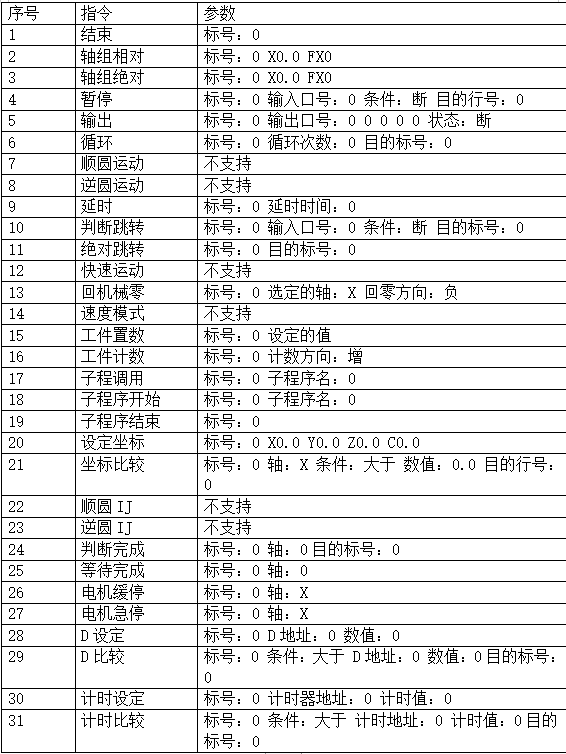

控制指令

本產品適用于鉆孔機，車床等需要主軸，一直旋轉其他軸隨機運行的產品。有需要的老板可以聯系，又不懂的可以咨詢。
