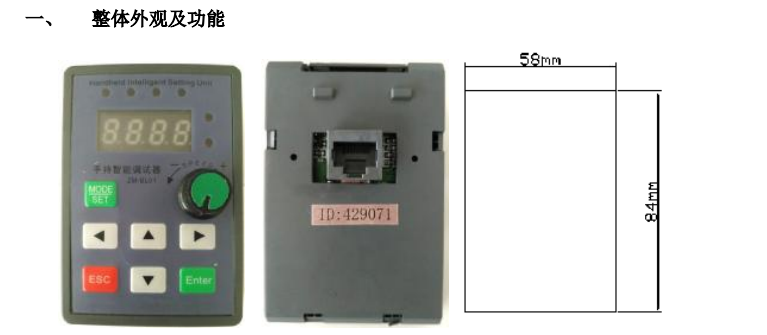

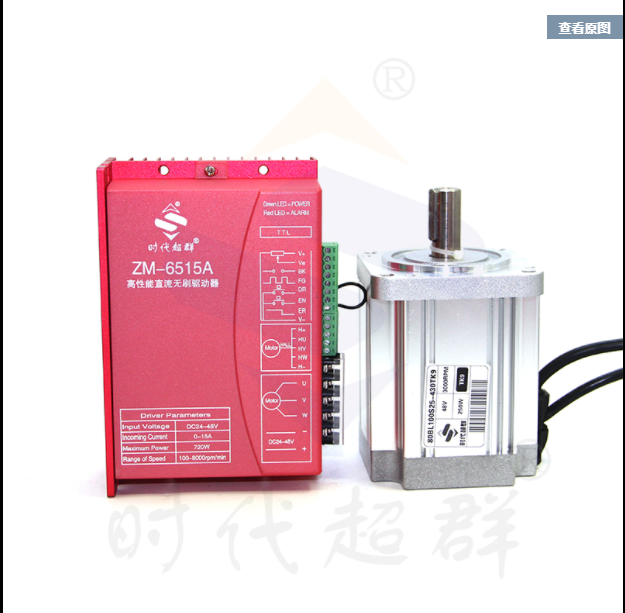

手持式智能調試器BY-BL01是我公司開發的一款用于調試、可設置我公司F系列標準無刷驅動器參數及功能的調試器，使得我公司F系列標準無刷驅動器，不僅可以通過驅動器的網口進行電腦軟件設置參數，還`可以通過BY-BL01調試器來調試和設置。
二、 使用及操作說明 1、 連接設備：把網口電話線的任意一端插入驅動器的網口座中，再把電話線的另一端插入BY-BL01的網口座中，即完成連接。 2、 調試器的啟用：按下面板上的電位器旋鈕，調試器的四位數碼管點亮，當前數碼管顯示轉速，范圍為0~9999轉/分鐘。當驅動器連接的無刷電機在轉動時，面板上顯示電機的實時轉速。 調試器的停用：在啟用狀態下，再次按下電位器旋鈕，數碼管全熄滅，調試器停用；也可用于電機運行狀態下，急停電機的作用。 3、參數設置： 3.1進入設置狀態 3.1.1調試器處于啟用狀態。 3.1.2外置模擬電位器旋到0位，即VSP的輸入電壓為0伏、電機必須處于停止?fàn)顟B(tài)且故障燈在慢閃爍時，才可設置參數。 3.1.3按下面板上鍵進入設置狀態。（在電機運行時按下面板上鍵，可以切換當前是轉速顯示，還是電流顯示。電流顯示為mA顯示值,如當前驅動器電流為0.6A, 電流顯示為600mA）
3.2設置參數 3.2.1進入設置狀態后，四位數碼管的第一位顯示當前參數設置的代碼，并且此代碼閃爍，此時后三位數碼管熄滅。 設置狀態共9個代碼對應如下：

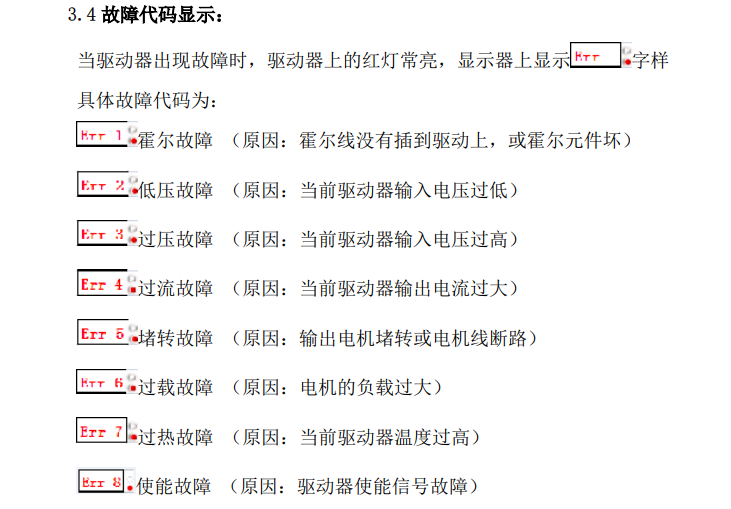

3.2.2通過鍵調整不同的設置狀態，來設置不同的參數。 3.2.3通過鍵調整參數的數值，按一次鍵數值增加一，按一次鍵數值減小一，長按會加速增減值。 3.2.4設置完成后按鍵以確認設置，此時參數代碼停止閃爍，會顯示當前設置最終結果。 3.2.5按鍵退出參數設置狀態，數碼管進入顯示當前轉速狀態。 退出設置狀態后，此時可以順時針旋轉面板上的電位器，以實現電機調速，電機按照之前設定的狀態運行。
|
