閉環步進電機的接線定義通常會涉及到以下幾個主要部分：

1.步進電機：通常有兩種類型，單極性和雙極性。單極性步進電機有四條線，而雙極性步進電機有八條線（實際上是四對線）。

2.驅動器：驅動器用于控制步進電機的運動，它通常有幾對接線，用來連接到步進電機的各個線圈。

3.編碼器：閉環步進電機還配備了編碼器，用于實時反饋電機的位置信息給控制系統，以實現閉環控制。

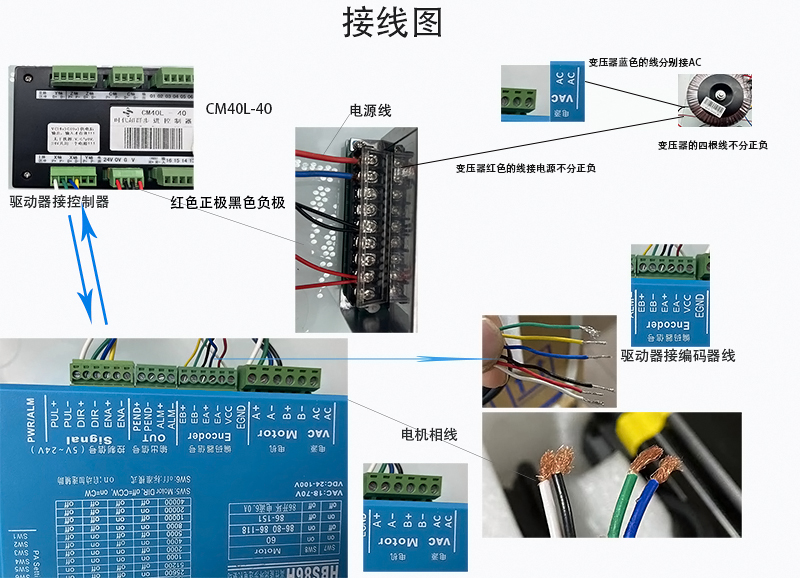

一般來說，閉環步進電機的接線定義如下：

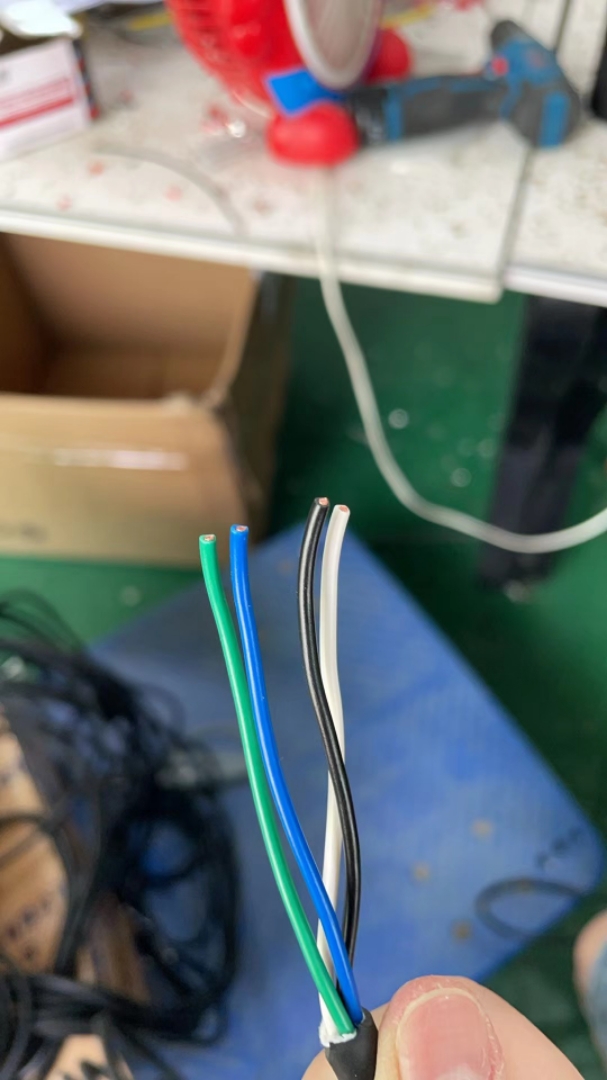

A+白/紅 A-綠/綠 B+藍/藍 B-黑/黃 EB+黃

EB-綠

EA+黑

EA-藍

VCC紅

EGND白

• 步進電機的每一對線圈需要連接到驅動器的相應輸出端子上。對于單極性步進電機，每個相位有兩個線，分別連接到驅動器的兩個相位輸出端子上。對于雙極性步進電機，每個相位有四個線（兩對），分別連接到驅動器的四個相位輸出端子上。

• 編碼器通常會有其自己的接線，連接到驅動器或控制器上，用于傳輸位置反饋信號。

具體的接線定義和接線圖通常會根據具體的步進電機型號、驅動器型號和編碼器型號有所不同。因此，建議在安裝和接線時，參考相應的電機、驅動器和編碼器的用戶手冊或技術規格表。
