開機后紅燈綠燈都亮一次，用于檢驗 LED 是否工作正常。而 后綠燈亮，紅燈滅為正常狀態。如果遇到報警狀態，可以通過紅色 閃爍來判斷原因，也可以通過 modbus 讀取報警代碼。 報警代碼 紅燈閃爍 報警原因 報警處理 0x10 一長閃 系統高溫報警 >70℃ 繼續運行 0x20 二長閃 寫 flash 失敗 繼續運行 0x11 一長閃一短閃 系統過熱報警 >90℃ 停機 溫度降至 70℃以下繼續運行 0x12 一長閃二短閃 系統堵轉報警 停機 0x13 一長閃三短閃 系統欠壓報警 <20V 停機 電壓超過 20V 繼續運行 0x14 一長閃四短閃 失速報警，負載過重 停機 驅動器接線圖與控制方式

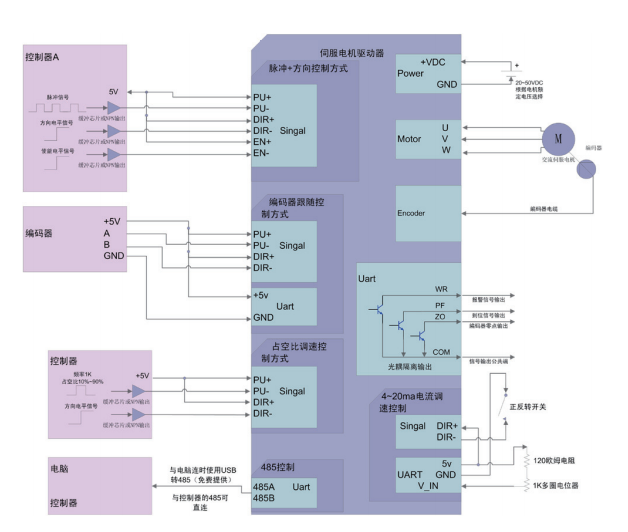

驅動器工作需要接上 20~50VDC 的電源，電壓根 據電機的額定電壓來選擇，電機的 UVW 和編碼器已做好插頭，直接 插在驅動器上，如果需要加長線可做轉接線加長。此版本提供光耦 輸出的 報警信號、到位信號、編碼器零點信號，可以根據需要連接。 下圖有 5 個小框，分別是可以選擇的 5 種控制方式，上電后只能選 擇其中一種控制方式，接線如下圖所示
|
