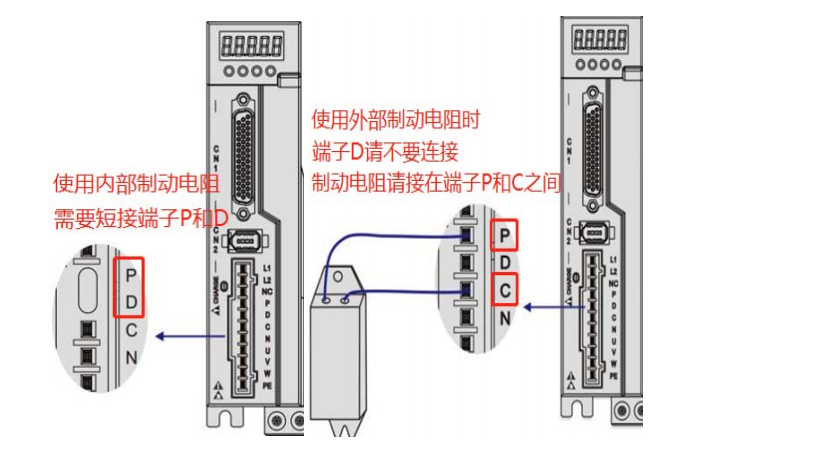

L1.L2 電源線接線講解： （1）單相AC220V接線：火線接進L1，零線接進L2。 （2）制動電阻連接與使用說明：若使用內部制動電阻時，需要將端子P與D短接，即按出廠狀態即可正常使用，如下左圖所示。若使用外部制動電阻時，必須先拆開P與D之間 的短接金屬片，然后將外部制動電阻跨接在端子P與C之間，如下右圖所示。
（2）電機線U.V.W.PE一定要對應驅動器上分別接好。相序接錯會導致電機運行不正常。PE接錯會導致電機燒壞或?qū)е码姄粑ｋU。 編碼器線一般為廠家配備，無需自行焊接， 插上驅動器CN2端口； 控制線講解： （1）控制線需要哪些功能可要求我們按照需求焊接配備，也可自行焊接。 （2）控制線需注意5V與24V信號的區分，如果你用的是5V信號而控制線焊接的是24v 導致驅動器內部器件燒壞，24V信號用5V控制線同理；如果脈沖信號為5V控制線是24V的可把控制線拆開，找到針腳8號和9 分別焊接上2K電阻也可正常使用 。24V信號用5V控制線同理。2K電阻出廠時 會和接線端子一起配備裝在配件袋子里。 注：廠家配備控制線標簽上會標明24V或5V。 31號腳位：輸入24V電源；例如需要使用DI1-DI6輸入信號，31號腳需要接到開關電 源24V上，否則輸入就會沒電。就是說DI1-DI6需要外部提供24V電源。 16號腳位：伺服使能（DI1）；這個腳位焊上之后由外部提供使能，DI1有信號后驅 動器自動上使能。 39號腳位：24V脈沖信號; 38號腳位：24V方向信號; 25號腳位：5V脈沖信號； 24號腳位：5V方向信號； 9號腳位：脈沖信號負極； 8號腳位：方向信號負極； 更多資訊可聯系：13520625494（微信同號）；
