DV556C 是根據市場需求以及發展趨勢而成功研發的一款新型的步進驅動器，采用全新 32 位電機控制專用DSP 芯片，從而使得電機運行更平穩，不易丟步。接收輸入信號脈沖， 方向和使能輸入。當使用內部位置時，脈沖和方向接口可用于傳感器信號輸入，接受485 控制運行。將電機的發熱程度和振動幅度降至zuidi，從而更好地提高了機械運轉的加工速度 和精度。工作電壓為DC20-50V，適配電流 4.0A（峰值 5.6A）以下、外徑 42-60mm 的各種型 號的二相步進電機 產品特點 全新的32 位電機控制專用DSP 芯片； 可驅動60 系列及以下系列的步進電機；脈沖響應頻率可達200Kpps；光電隔離信號輸入；高轉速，高轉矩，高節能； 具有過流，過壓等保護。

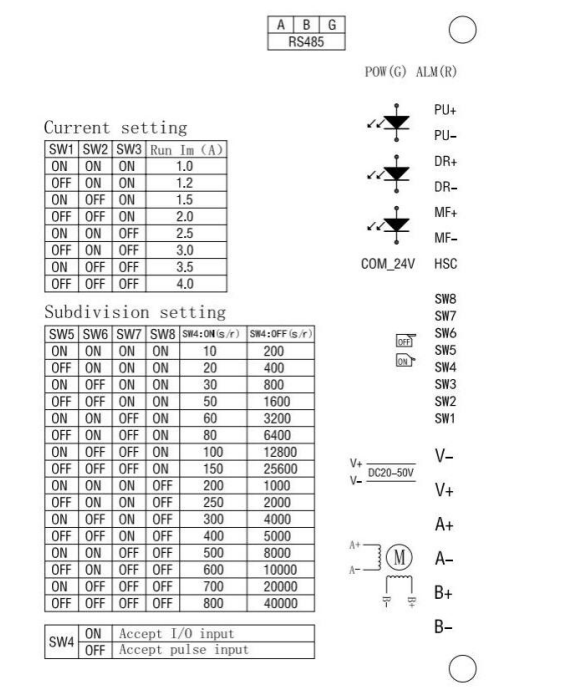

接線端子說明 驅動器有3 個控制端子，分別為CN1,CN2,CN3。其中CN1 為控制信號端口，CN2 包括電源和電機線接口，CN3 是485 通信接口。 驅動器外觀絲印圖：

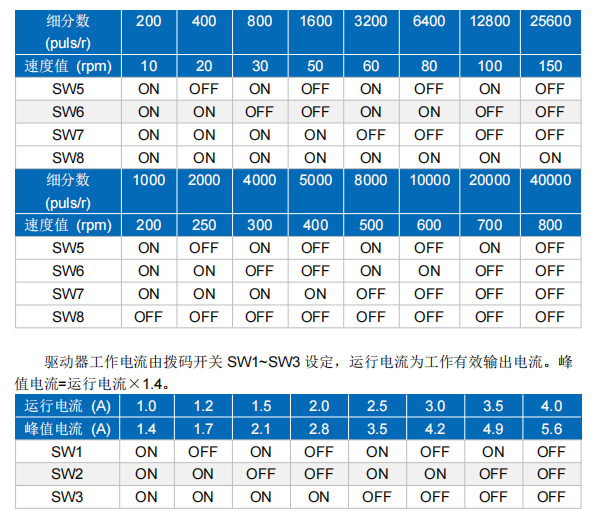

細分設置和 I/O 模式設置由撥碼開關 SW4 控制。 當 SW4=OFF 時，則為細分設 置模式；當 SW4=ON 時，則為 I/O 模式。其中細分和速度由撥碼開關 SW5~SW8 設定， 共 16 檔。
|
