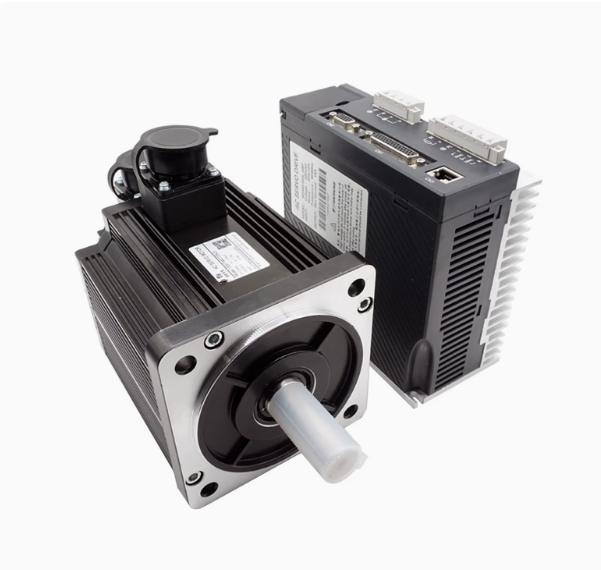

485通訊接線與介紹: 伺服驅動器具有RS-485串行通訊接口,使用此接口通過MODBUS協議可控制伺服系統、
變更參數以及監視伺服系統狀態等多項功能。通訊端口CN3的接線說明如下:

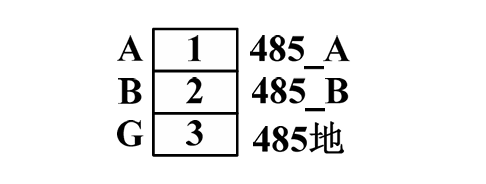

L20/L30驅動器的通訊端口使用三位的端子,外形和針腳分布為:

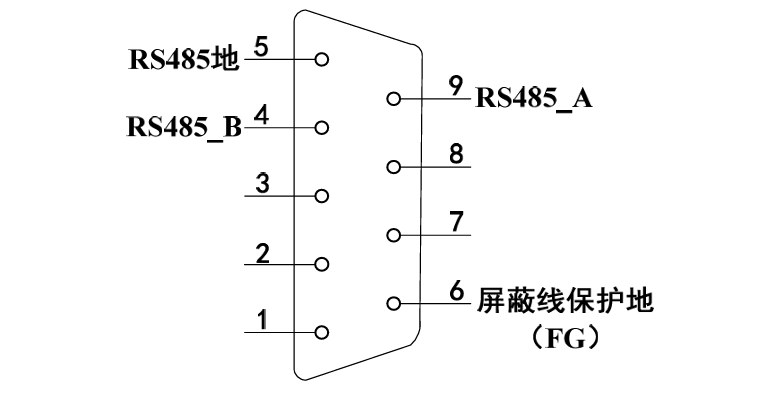

其他規格驅動器的通訊端口使用雙排DB9插座,外形和針腳分布為:
MODBUS通訊協議: 使用RS-485串行通訊時,每臺伺服驅動器必須預先在參數P-181上設定其通訊站號,計
算機或者上位控制器根據站號對相應的伺服驅動器實施控制;波特率需要參考上位控制器的
通訊方式來設定參數P-182;MODBUS通訊協議暫時只支持RTU(Remote Terminal Unit)模
式,使用者可根據上位控制器的要求在參數P-183上設定所需的通訊數據模式。以上參數設
置完成后,需要執行參數保存操作并且斷電重啟驅動器后才能生效。以下說明MODBUS 通
訊的具體內容。 時代超群總部 咨詢電話:17813271390 戶工

|
