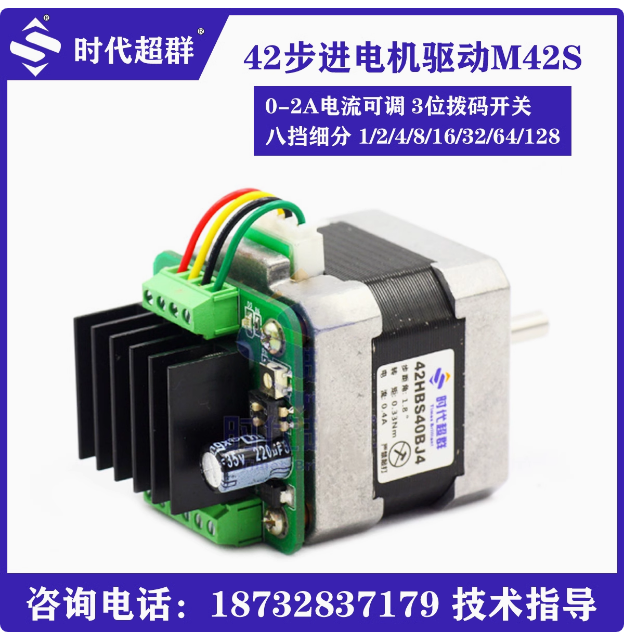

時代超群42步進電機結構簡單可靠性高,經濟耐用；適配各類兩相步進電機驅動器；高速大力矩、低噪音；可靠性強,溫升小、運行平穩。上圖電機為42HBS40BJ4-RT0兩相混合式步進電機，機身高40MM，扭矩0.4N.m，電流0.45A，軸徑Φ5MM，銑扁，軸長24mm，線長350MM，配套驅動器ZD-M42S兩相步進電機驅動模塊高集成度，高可靠性;接口采用超高速光耦隔離，抗高頻干擾能力強;安裝在電機背面，減少占用空間;輸入電壓：DC32V(峰值);整步、二細分、四細分、十六細分、32細分、六十四細分、一百二十八細分可調;過熱自動關斷輸出保護;輸出電流可選：0A-1.8A;自動半流鎖定;支持脫機、使能、鎖定等功能;可搭配42以下兩相步進電機。

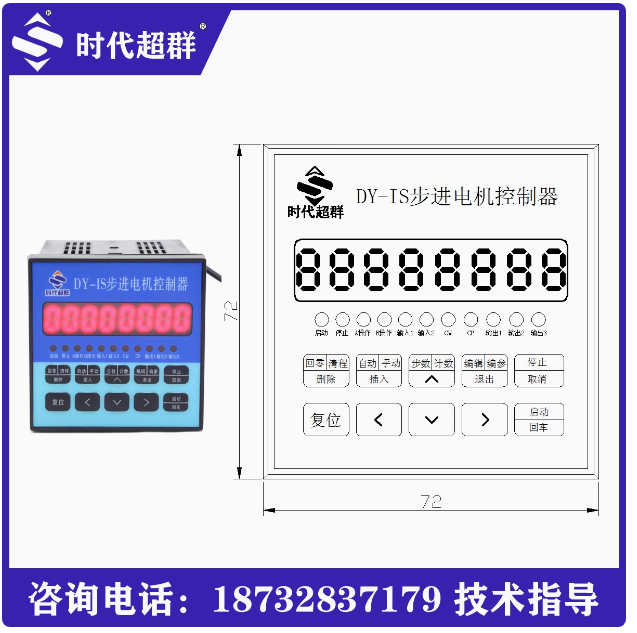

時代超群DY-IS步進/伺服控制器，具有體積小、可靠性高、壽命長、易于使用指令豐富等特點。DY-IS可控制軸數為單軸；可編程（可實現各種復雜運行：定位控制和非定位控制）；輸出頻率40KHz，特別適合控制細分驅動器；輸出頻率分辨率1Hz；編程**** 99 條；8 位數碼管顯示，手動/自動狀態顯示、運行/停止、狀態顯示、步數/計數值/程序顯示、編輯程序，參數顯示、輸入/輸出狀態顯示、CP 脈沖和方向顯示；有自動運行功能、手動運行功能、參數設定功能、程序編輯功能、回零點功能：可雙向自動回到零點；編程指令共 14 條指令。 首先接好線（電機 驅動 控制 電源）

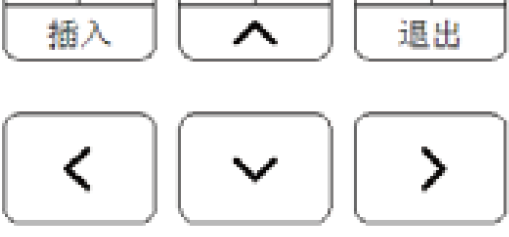

控制器如何做簡單控制 其次，按 鍵，點擊到L 0000模式，然后按 進入?yún)?shù)設置模式，然后按 進入編輯模式。屏幕顯示00 SPEED�？梢赃M行速度設置，此時00閃爍為第0調程序，按住 確定，SPEED閃爍，然后按住確定 ，進入00000狀態，輸入相應的速度（輸入3000）然后按確定，進入01 G-LEN 位移設定(參數可以利用 進行調節，具體代表什么詳見說明書），然后按兩次進行保存，進入00000狀態，輸入相應的速度（輸入1000）然后按長安進保存，及可保存程序，關閉電源，從新上電后按即可進行程序運行。
|
