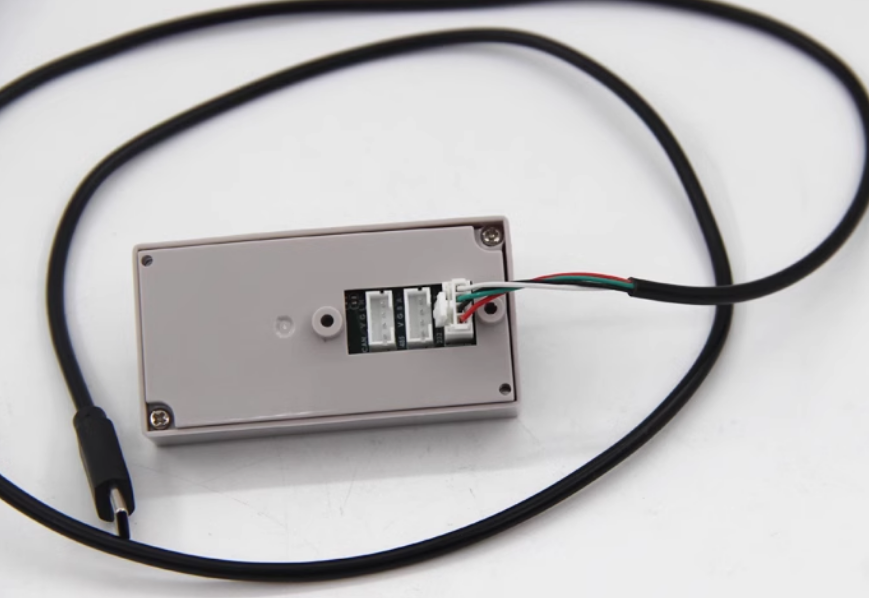

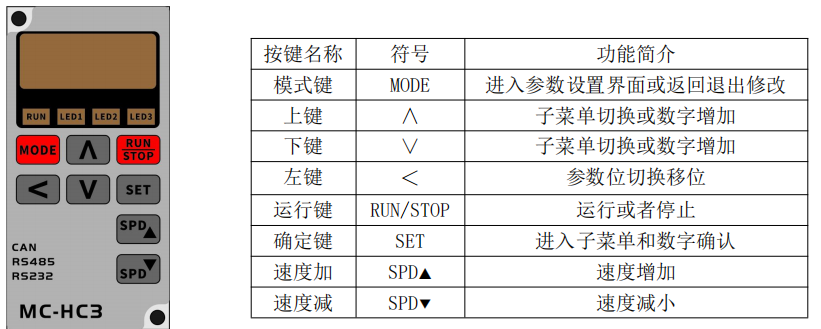

1. 手操器功能簡介 本產品支持兩種調試方式，一是使用調試軟件，配合 USB-C-串口線纜，一端連接個人電腦，一端連接伺服驅動器的 USB-C 接口（調試軟件功能另行介紹）。二是使用選配的手操器進行參數顯示和調試操作。
Ø 監控數據 上電默認進入主界面，默認顯示實時速度。處于主界面時，按【∧】/【∨】進入顯示設置 界面（DS_XX）。設置 XXX 為不同值時，在主界面顯對應的監控數據類型。
Ø參數設置 處于主界面時，按【MODE】進入?yún)?shù)設置界面（PnXXX）。按【方向】選擇 XXX 為需要修改 的參數，按【SET】進入?yún)?shù)修改界面，當前顯示值為參數當前值，按【MODE】放棄編輯并 退出修改；或修改值后按【SET】保存修改值。參數修改后，參考下部分內容進行“保存” “重啟”操作。 Ø參數保存 Pn000 號參數“重啟”后默認為 315。改為 1315 后，回到主界面長按【SET】進行“保存” 操作，未進行“保存”操作的參數，在“重啟”后恢復成上一次“保存”后的值。 Ø參數初始化
Pn000 號改為 2315，回到主界面長按【SET】進行“初始化”操作，所有參數恢復到出廠設 置并“保存”。 重啟 Pn000 號改為 9315，回到主界面長按【SET】進行“重啟”操作。在斷電后重新上電也是“重 啟”操作。 2. 試運行

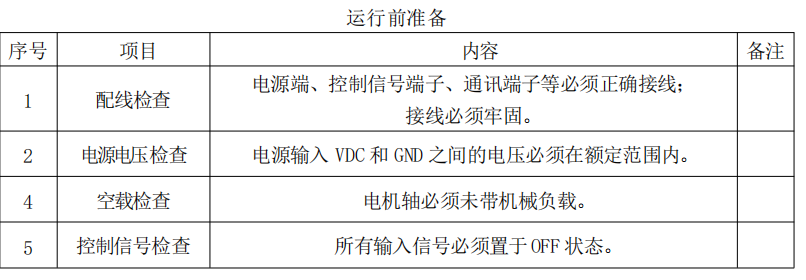

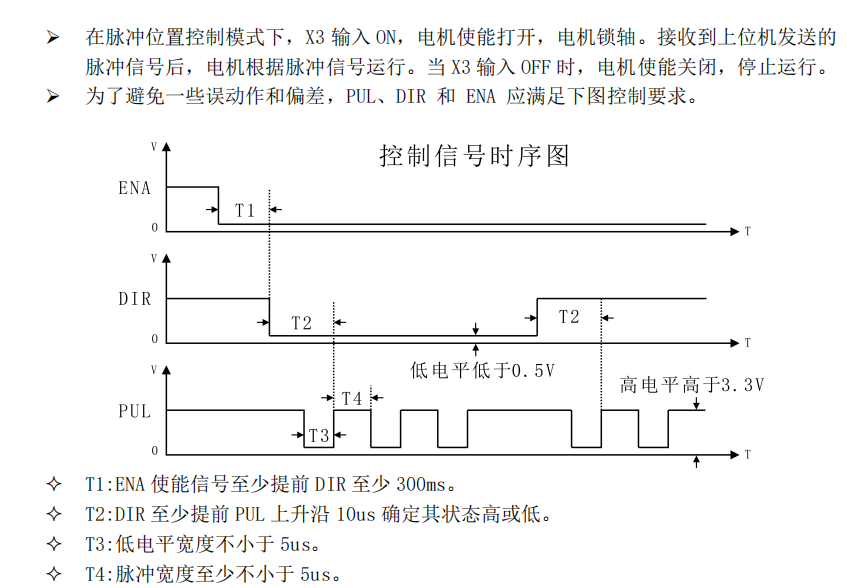

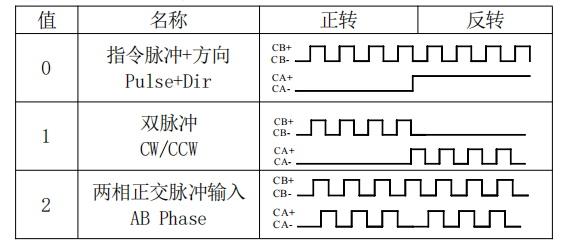

為試運轉一體化伺服電機，可使用點動試運行功能確認伺服電機是否可以正常旋轉，轉動時 有無異常振動和異常聲響�？梢酝ㄟ^手操器或調試軟件這兩種方式使用試運行電機，下面以 使用手操器試運行電機為例： Ø參數 Pn004 設置為 8 進入通訊控制模式運行（默認出廠 0），參數 Pn024 設置預設速 度（默認出廠值 100）。（其他參數詳見第 4 章 參數詳解）。 Ø主界面長按【RUN】進入鎖軸模式，運行燈亮，電機鎖軸但不運行，按【SPD+】/【SPD-】 后，電機以預設速度運行。 Ø之后按【SPD+】/【SPD-】調節速度（可以長按），電機以顯示的速度值運行（負值則 反方向運行）。再次在主界面長按【RUN】退出鎖軸模式，電機停止運行，運行燈滅。 脈沖位置控制模式 設置相關參數 Pn004 設為 0 進入脈沖位置模式，Pn182=1 設置 X3 為使能。 Pn014 設置脈沖輸入形式，0 為指令脈沖+方向；1 為 CW/CCW 雙脈沖；2 為兩相正交脈沖輸入。
|
