時代超群SD300伺服驅動接線教程（CZZ）

2024年10月9日

大家好。我們這一期講解這款伺服驅動器的接線，我們來看驅動器。


首先看電源，我們需要一根兩相的220V電源線，接在T、S端不分正負極。


這里是動力線區域，動力線上一般都有UVW的標識，連接驅動的UVW端一一對應。PE是地線。


這個區域是編碼器線，都有防錯接口的，另一側連電機，不會接錯。


這個區域是信號線，是連控制器的。另一端接脈沖和方向。

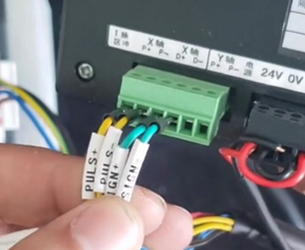

信號線的另一端有很多線纜，我們只需要四根，連接脈沖和方向。PULS+是脈沖正，PULS-是脈沖負，SING+是方向正，SING-是方向負。


這樣我們整個伺服系統就完成接線了！
