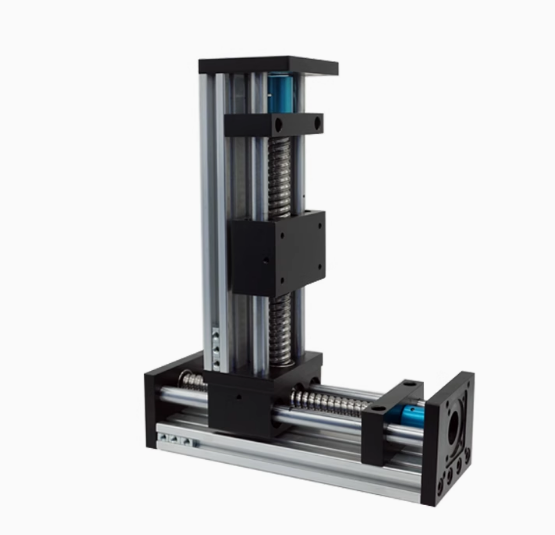

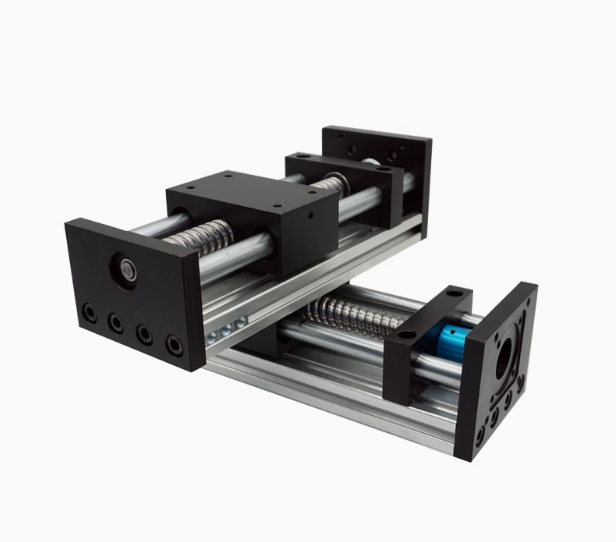

以下均為導軌滑臺實拍照片：

導軌滑臺的計算方式通常涉及以下幾個方面：

一、負載計算

1. 靜態負載

• 包括滑臺上所承載的設備重量、工件重量等。靜態負載通常以牛頓（N）為單位。

• 例如，若滑臺上放置的設備和工件總重為 500 千克，則靜態負載 = 500×9.8 = 4900N。

2. 動態負載

• 考慮滑臺在運動過程中由于加速度、摩擦力等因素產生的負載。

• 動態負載 = 靜態負載 + 慣性力。

• 慣性力 = 質量 × 加速度。如果滑臺加速度為 a（m/s²），承載總質量為 m（kg），則慣性力 = m×a。

二、行程計算

根據實際應用需求確定滑臺的行程長度，通常以毫米為單位。需考慮工作空間限制、操作便利性等因素。

三、速度計算

1. 確定所需的滑臺運動速度，通常以毫米 / 秒（mm/s）或米 / 分鐘（m/min）為單位。

2. 根據電機轉速和傳動比計算滑臺速度。

• 滑臺速度 = 電機轉速 × 絲杠導程 ÷ 傳動比。

• 電機轉速通常以轉 / 分鐘（r/min）為單位，絲杠導程以毫米 / 轉（mm/r）為單位。

四、電機選型計算

1. 扭矩計算

• 加速扭矩：根據滑臺的質量、加速度和傳動比計算。加速扭矩 = （慣性力 × 絲杠導程）÷（2×π× 傳動比）。

• 勻速扭矩：主要考慮克服摩擦力所需的扭矩。勻速扭矩 = （摩擦力 × 絲杠導程）÷ 傳動比。

• 總扭矩 = 加速扭矩 + 勻速扭矩 + 其他附加扭矩（如切削力等，如果有）。

2. 功率計算

• 功率 = 扭矩 × 轉速 ÷9550。（扭矩單位為 N・m，轉速單位為 r/min）

根據計算出的扭矩和功率選擇合適的電機。

五、精度計算

1. 定位精度

• 由導軌和絲杠的制造精度、安裝精度等因素決定。通常以毫米為單位表示。

• 定位精度可以通過查閱導軌和絲杠的產品規格書獲得相關參數。

2. 重復定位精度

• 指滑臺多次重復定位到同一位置的偏差。一般也以毫米為單位。

六、壽命計算

1. 導軌壽命

• 根據負載、行程、速度等參數，使用導軌的壽命計算公式進行計算。不同類型的導軌計算公式略有不同，但通常考慮負載系數、硬度系數、溫度系數等因素。

• 例如，對于直線滾動導軌，壽命計算公式為：L = （C/P）³×S，其中 L 為壽命，C 為額定動載荷，P 為實際負載，S 為行程長度。

2. 絲杠壽命

• 同樣根據負載、轉速等參數計算絲杠壽命。一般考慮軸向負載、轉速、壽命系數等因素。

• 絲杠壽命計算公式為：Lh = （Ca/Fm）³×10⁶÷（60×n），其中 Lh 為壽命，Ca 為額定動載荷，F(xiàn)m 為平均軸向負載，n 為轉速（r/min）。
