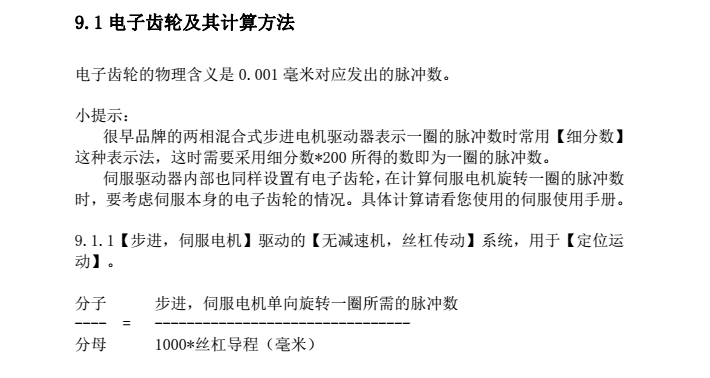

CM36L-10一臺，ZD-2HA860，57兩相步進電機一臺，開關電源一個： 假設我們?cè)陔娮育X輪1比1的情況下，驅動器細分為1000個脈沖一轉，此時我想將程序編成電機一分鐘轉一圈。 那么我們應該編輯的程序如下： 相對位置 A:0 X：1 F：1 此為控制器中程序，其中X后的數值為位移量，也就是我們說的脈沖值;這個時候的F值則等于1000個脈沖一分鐘。 同樣上述產品帶動一個導程4MM的導軌，如何設定電子齒輪，并且編程使得導軌一分鐘走4MM的行程？ 首先我們先設定電子齒輪：
那么齒輪比應該是1/4，即電子齒輪分子為1分母為4 此時編輯程序在X后輸入1就代表導軌行走1mm 設定我電機轉一圈，實際走動行程為4MM且1分鐘走完，那么我們?nèi)绾吻驠值 根據公式 （電子齒輪分母/電子齒輪分子）*F=電機轉速*電機轉一圈所需要的脈沖數/1000 4/1*F=1則F值應該得到0.25 即F=1/4時，電子齒輪為1/4的情況下，電機一分鐘轉一圈
