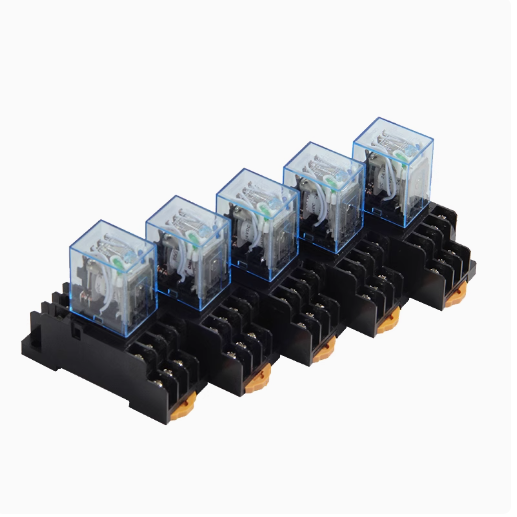

中間繼電器的工作原理（FJH）

中間繼電器的工作原理基于電磁感應原理。其主要結構包括線圈、鐵芯、銜鐵、動觸點、靜觸點以及外殼等。具體工作過程如下：

1. 通電狀態：

• 當給中間繼電器的線圈施加額定電壓時，線圈中有電流通過，電流會在鐵芯中產生磁場。

• 磁場產生的電磁力會吸引銜鐵，使銜鐵克服彈簧的反作用力向鐵芯方向移動。

• 銜鐵移動時，會帶動與它相連的動觸點動作，使原本處于常開狀態的觸點閉合，原本處于常閉狀態的觸點斷開。這樣就實現了電路的通斷狀態切換，完成了信號的傳遞或控制功能。

2. 斷電狀態：

• 當線圈斷電時，鐵芯中的磁場消失，電磁力也隨之消失。

• 此時，銜鐵在彈簧的作用下恢復到原來的位置，動觸點也跟著復位，常開觸點恢復斷開狀態，常閉觸點恢復閉合狀態，等待下一次的通電動作。

總之，中間繼電器通過線圈的通電和斷電，控制觸點的開合，從而在控制電路中起到信號傳遞、放大、轉換以及邏輯控制等作用。
