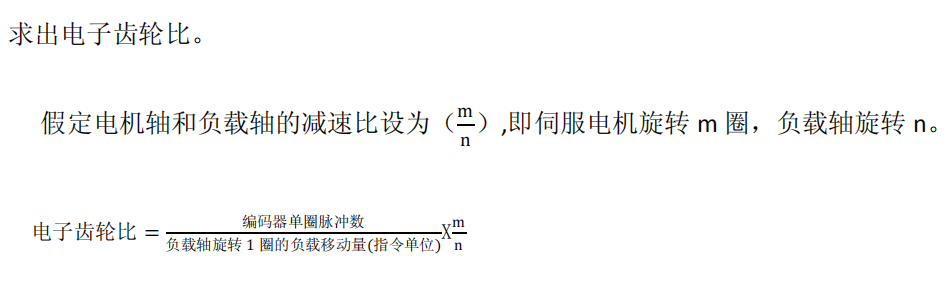

電子齒輪功能是對一個輸入脈沖指令的工件移動量進行縮放的功能。一個輸入脈沖指令稱做“1指令單位。通過電子齒輪比調整。指令控制器”可以不顧及機器的減速比或者編碼器線數來進行控制，電子齒輪比的設置能夠更精確的控制機器的移動，實際運用中，設置電子齒輪比時能以不同的指令單位（絲桿的導程，電機的角度，齒輪的模數）來設置。
通過電子齒輪可以定義輸入到驅動器的單位脈沖命令，使傳動裝置移動任意距離。 上位控制器所產生的脈沖命令不需要考慮傳動系統的齒輪比、減速比或是 電機編碼器線數。可以很方便的與各種脈沖源相匹配，以達到理想的控制分辨 率（角度/脈沖）。
舉例：滾珠絲桿導程10mm, 指令單位0.001mm 編碼器單圈脈沖數10000

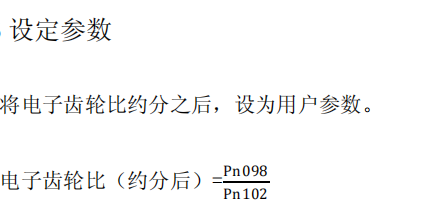

負載軸旋轉 1 圈的負載移動量(指令單位)=20mm/0.001mm=20000 電子齒輪比=10000/20000=1/2 設定 Pn098=1,Pn102=2 此時想移動多少距離（500mm），直接在控制器對應的軸輸入相應的數據(500)的指令即可

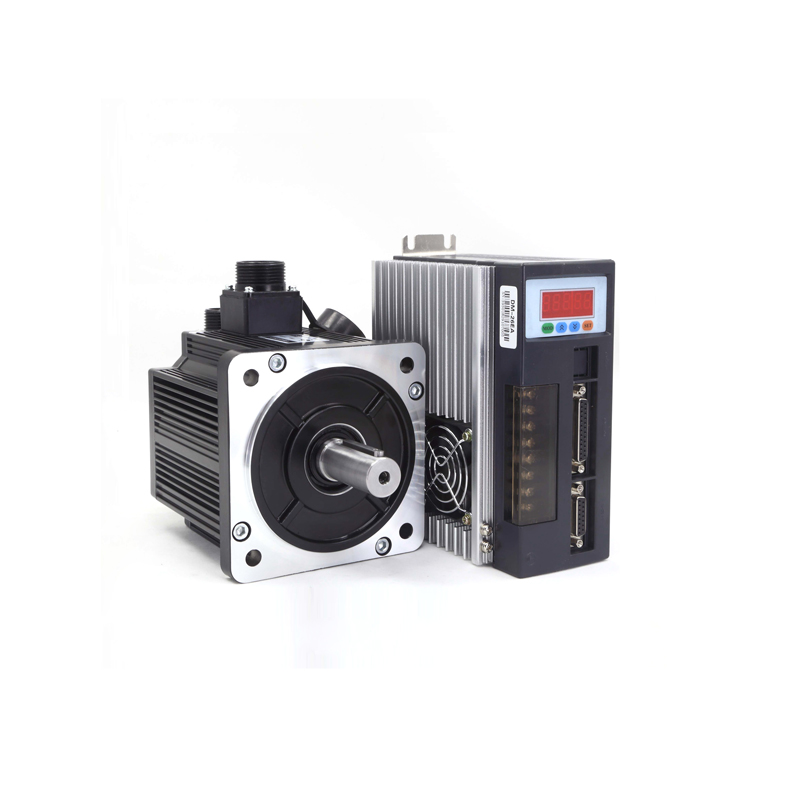

時代超群伺服電機220v 100w至3.8kw 可選！
|
