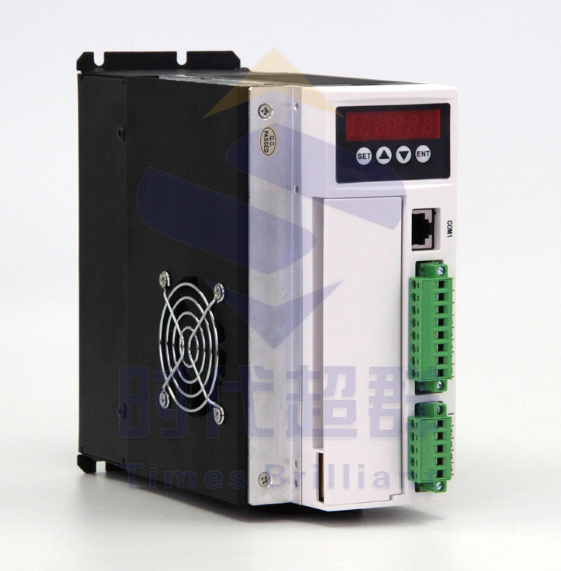

·調速方式 本驅動器提供以下 2 種調速方式用戶可任選一種： ① 模擬電壓調速 可將外部電位器的兩個固定端分別接于驅動器的控制信號端口的 +5V和 COM端，將調節端接于 SV端即可使用外接電位器（10K~100K） 調速，也可以通過其它的控制單元（如 PLC. 單片機等）輸入模擬 電壓到 SV 端實現調速（相對于 COM），SV 端口的接受范圍為 DC 0V~+5V，對應電機轉速為 0~ 額定轉速。 也可使用外部 PWM 信號調速：在 SV 與 GND 之間可以施加幅值為 5V，頻率為 1KHz~20KHz 的脈寬數字信號（PWM）進行調速，電機 轉速受其占空比變化線性調節。 ② 面板控制模式 這種模式可以在完全不依賴外部控制信號的情況下啟動電機，對 于設備調試和維修時，需要臨時啟動電機，或者檢查電機和驅動 系統是否正常等情況時，是十分有用的。 通過設定系統參數 P1.1 設定電機運轉的目標轉速。設定轉速后按 下“ENT”鍵，電機會啟動并加速到設定轉速。在電機運轉過程中， 也可以手動調速，方法是長按面板上 的“▲”和“▼”鍵調整轉速值。

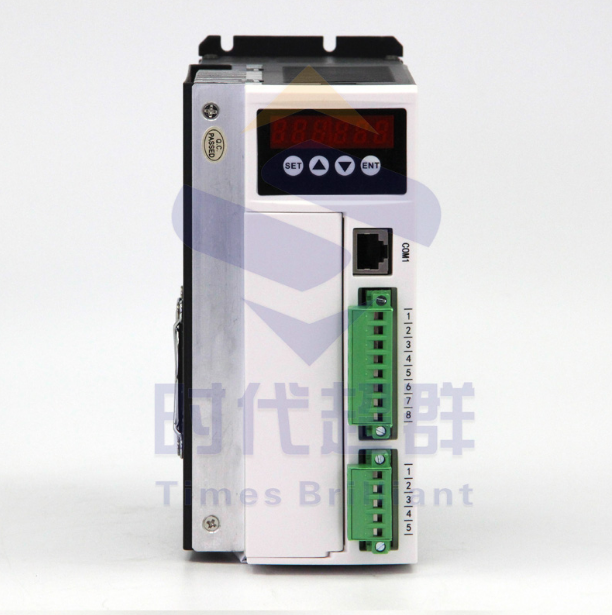

·電機運行 / 停止控制（EN） 通過控制端子 EN 相對于 COM 的通斷可以控制電機的運行和停止。 當與端子接通時電機運行反之電機停止。 ·電機正 / 反轉控制（F/R） 通過控制端子 F/R 與端子 COM 的通斷可以控制電機的運轉方向。 當 F/R 與端子 COM 不接通時，電機順時針運行（面對電機軸）， 反之則電機逆時針方向運轉：當電機處于運轉狀態進行 正 / 反轉 選擇切換時，電機會自動先停車然后再以反方向啟動運轉。( 不 同規格型號的電機，轉向有可能不一致，用戶需自行確認轉向 ) ·緊急停機（BK） 通過控制端子 BK 與端子 COM 的通斷可以控制電機的停機。當控制 端子 BK 與端子 COM 斷開時，電機運行，接通時電機停止，并在面 板上顯示“br”。 ·電機轉速信號輸出（PG） 速度脈沖輸出，該端口為集電極開路輸出（OC 門輸出）（**** 30V/10mA）。PG 端應與電源正極之間（5V-24V，如果用戶自己沒 有電源，也可直接連接 CN2 的 8 腳上的 +5V）接 3KΩ~10KΩ 上拉 電阻。該端將輸出頻率 F（HZ）與電機轉速 N(RPM) 的關系如下： F=N * P / 60，其中 P 為電機極對數，即電機每轉輸出的脈沖為電機的極對數。 ·報警輸出 驅動器報警輸出，該端口為集電極開路（OC 門輸出）（**** 30V/10mA）。報警輸出端與電源正極（5V-24V，如果用戶自己沒 有電源，也可直接連接 CN2 的 8 腳上的 +5V）之間接 3KΩ~10KΩ 上拉電阻。報警時該端與 GND 導通（低電平），同時驅動器自行 停止工作處于報警狀態。
|
