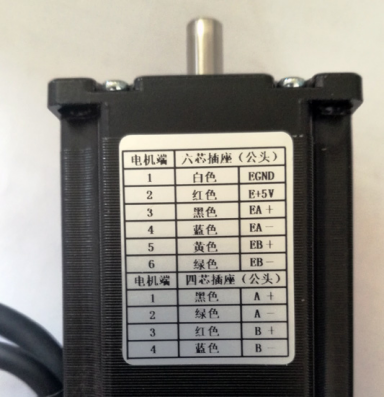

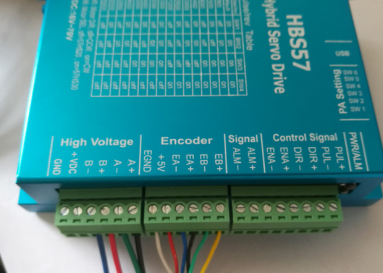

部分用戶初次使用出現的問題： 一．不知道怎么接線 二．接好線驅動器報警 三．運行正常但是沒有方向 四．正常運行一段時間后驅動器報警 1.不知道怎么接線 時代超群出售的產品都附屬有說明書，拿到貨不要著急接線，找下說明書，按照說明書上接線方法，一一對應接好 就可以使用了！以下是說明書中的接線圖： 電機接驅動器：
電機端 | 六芯線頭 | 1 | 白色 | GEND | 2 | 紅色 | E+5V | 3 | 黑色 | EA+ | 4 | 藍色 | EA- | 5 | 黃色 | EB+ | 6 | 綠色 | EB- | 電機端 | 四芯線頭 | 1 | 黑色 | A+ | 2 | 綠色 | A- | 3 | 紅色 | B+ | 4 | 藍色 | B- |

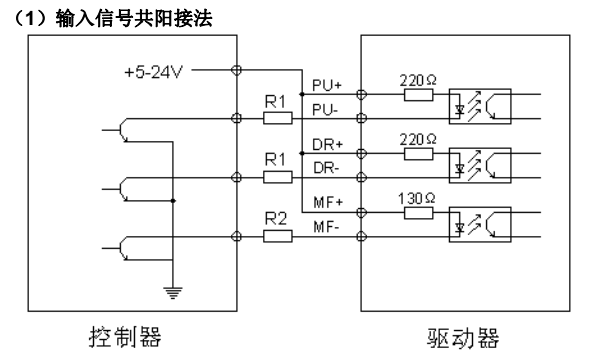

驅動器接控制器 :
每個接口的釋義（MF就是ENA）：
一般情況下建議懸空ENA 此種接法適合24v公共端的plc和單片機控制器，接好線后可以使用控制器控制驅動器，驅動電機來實現電轉動，驅動器不報警切運行正常，就可以了
2.接好線驅動器報警 接好線后通電驅動報警，電機運行有噪音，多數是接線沒接好，導致線頭連接處虛接或是沒有按照以上的接線方法，驅動器檢測接線不對應后輸出報警。
3.運行正常但是沒有方向 第一種情況，先確認驅動器是雙脈沖模式還是單脈沖模式。（一般沒有特殊要求，出廠時驅動器都是單脈沖模式）。雙脈沖模式DR需要接脈沖信號才可以反向旋轉，怎么確認雙/單脈沖，可以通過 PC端軟件，用軟件修改信號接受方式 第二種情況，電機線虛接，導致驅動器檢測錯誤，電機只能一個方向運動。 第三種情況，控制器無輸出方向信號，導致驅動器接受不到，電機沒有反轉。這種請款可以用一個直流5v電源，電源+接DR+ 電源-接DR-，電源導通電機一個方向，不導通一個方向。 4.正常運行一段時間后驅動器報警 這種情況多半是環境溫度高，通風散熱不好，導致驅動器內部溫度過高報警，遇到這種情況先讓驅動器歇息歇息，等溫度降下來后，加強散熱方式，驅動器的工作環境溫度保持在60℃以下，電機正常溫度在80℃以下，安裝驅動時采用直立側面安裝，使散熱器表面形成較強的空氣對流；必要靠近驅動器安裝散熱風扇，強制散熱，保持驅動器在可靠的工作溫度范圍內工作。
