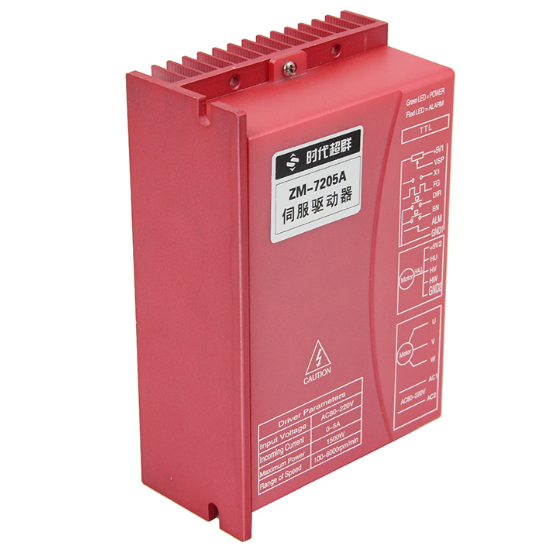

直流無刷電機驅動器ZM-7205A是一款針對中功率電機傳動領域設計的高科技產品。以下是關于該驅動器的詳細介紹：
1. 技術特點： 采用大規模集成電路，提高了抗干擾性和快速響應性能。 電流速度雙閉環設計，低速時力矩大，運行平穩。 具備高力矩和高轉速輸出能力，轉速可達20000rpm/min（根據用戶電機而定）。 提供外接PWM調速或電位器調速方式。 設有使能、方向和剎車信號控制端。 可輸出測速脈沖和報警信號，均通過光電隔離門極輸出。 具備過流、過壓、欠壓、風扇控制、霍爾傳感器相位出錯、馬達堵轉等保護功能。

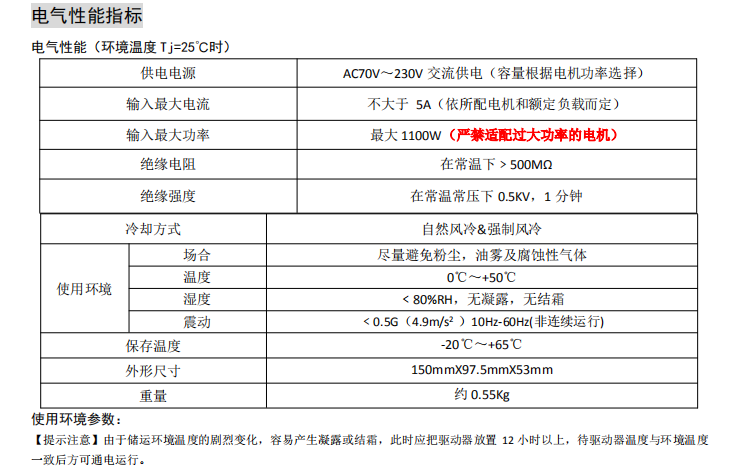

2. 電氣性能指標： 供電電源為AC70V～230V交流供電，輸入電流不大于5A，輸入功率1100W（嚴禁適配過大功率的電機）。 絕緣電阻在常溫下﹥500MΩ，絕緣強度在常溫常壓下0.5KV，持續1分鐘。 冷卻方式為自然風冷或強制風冷。 使用環境溫度范圍為0℃～+50℃，濕度﹤80%RH，無凝露，無結霜，震動﹤0.5G（4.9m/s²），保存溫度-20℃～+65℃。

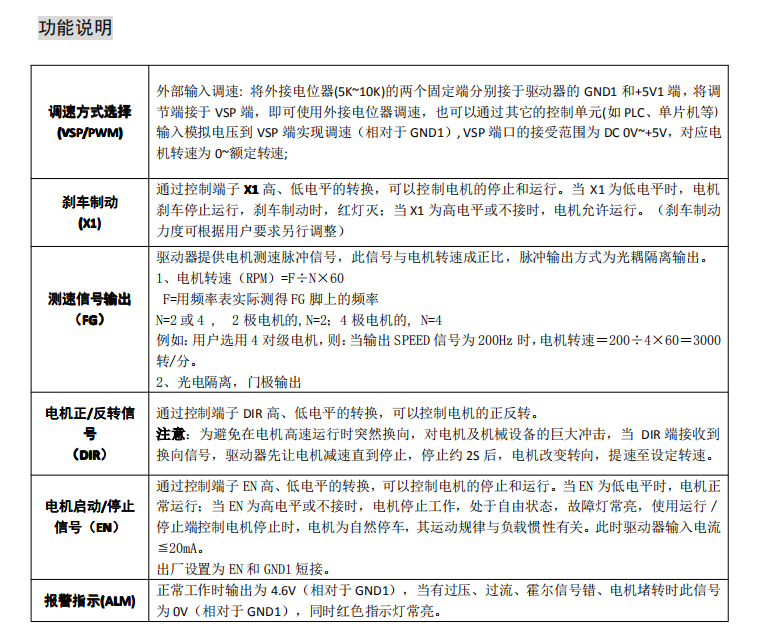

3. 功能概述： 支持方波有霍爾速度開環/閉環運行、方波無霍爾速度開環/閉環運行、恒扭矩開環/閉環模式運行等多種工作模式。 用戶可根據提供的上位機電腦軟件或手持調試器自行設置這些功能。 注意：無霍爾運行時暫無方向控制功能。

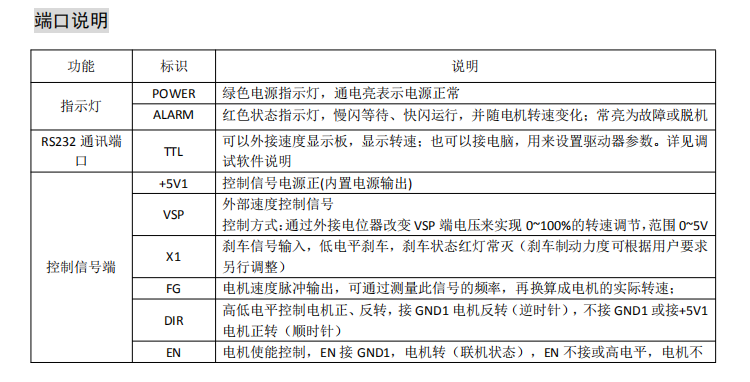

4. 端口說明： POWER指示燈表示電源狀態，ALARM指示燈表示系統狀態（等待、運行或故障）。 RS232通訊端可外接速度顯示板或電腦，用于設置驅動器參數。 +5V1控制信號電源正端提供內置電源輸出。 VSP端口用于外部速度控制信號輸入，通過外接電位器改變端電壓來實現轉速調節。 X1端口為剎車信號輸入端，低電平剎車。 FG端口為電機速度脈沖輸出端，可用于測量電機實際轉速。 DIR端口高低電平控制電機正反轉。 EN端口為電機使能控制端，決定電機是否轉動。 ALM端口為報警輸出端，當處于報警狀態時輸出高電平。 GND1為公共地端。
總的來說，ZM-7205A直流無刷電機驅動器以其高性能、多功能和廣泛的應用領域而受到市場的青睞。 王工（13137008229）
|
