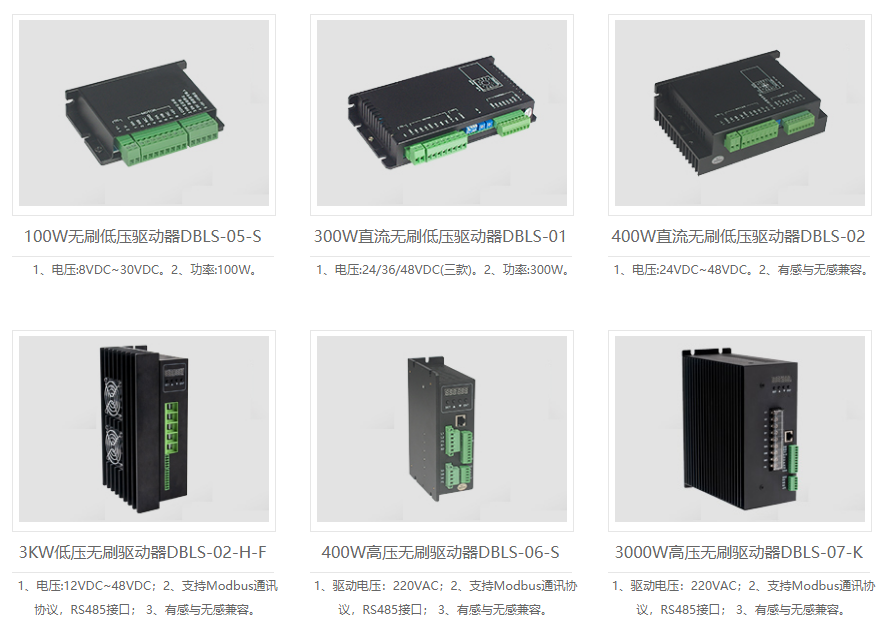

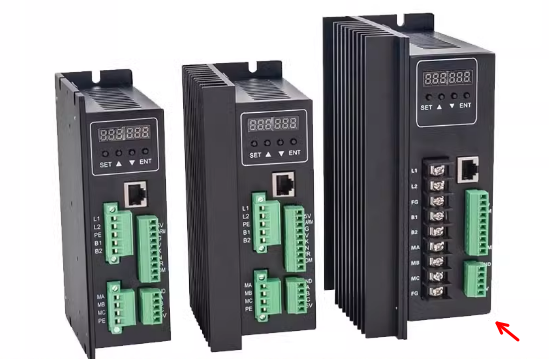

DBLS系列直流無刷驅動器，支持低壓24V-高壓220V，功率100W-3000W規格可選配，支持Modbus通訊協議，RS485接口。

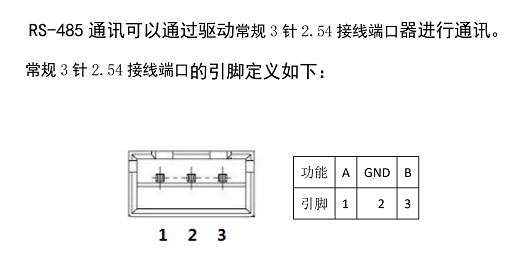

485通訊接線方法：
通訊模式采用標準Modbus協議，符合國家標準 GB/T 19582.1—2008。使用基于RS484雙線制串行鏈路通訊，物理接口采用兩個3.81mm間距3芯鳳凰端子，串行連接非常方便。傳輸模式RTU，效驗模式CRC，CRC起始字 FFFFH。數據模式8位異步串行，2停止位，無效驗位，支持多種通訊速率（具體見參數表）。 注意：如果需要通訊模式控制電機，必須在內部調速模式下進行。 功能參數支持 03H多寄存器讀，10H多寄存器寫，41H狀態查詢。 寄存器定義： 1000H: H: 同P000 L:開環內部調速值 0-100 1001H: H：閉環內部調速值低位字節 L：閉環內部調速高位字節 1002H: H：未定義 L：未定義 1003H: H：閉環內部調速****值低位 L：閉環內部調速****值高位 1004H: H：位定義 1：EN啟停 2：BK剎車 3：FR方向（注意：其他位不可修改） L：報警狀態 00：無報警 81H：堵轉 82H：電流 83H：霍爾 84H：低壓85H：高壓 86H：電流峰值 1005H: H：實時速度低位 L：實時速度高位 1006H: H：通訊波特率（同P000E） L: 未定義 1007H: H：站點地址 L：參數保存觸發字節 無意義 1008H--100FH: 不開放 1010H-1012H：MAC地址 例：（數據為16進制） 1.查詢速度及狀態 主機發送 01 41 c0 10 從機返回 01 41 00 00 08 0C 3A 返回 實時速度 00 00（同寄存器1005H） 控制狀態 08(同寄存器1004H高字節) 2讀寄存值 主機發送 01 03 10 00 00 08 40 cc 從機返回 01 03 10 00 01 02 03 32 31 B8 0B 08 00 00 00 00 0D 01 00 05 1B 3. 讀寄存值1000H 1001H 主機發送 01 03 10 00 00 02 c0 cb 從機返回 01 03 04 00 01 02 03 EA 92 4. 讀控制位 1004H 主機發送 01 03 10 04 00 01 C1 0B 從機返回 01 03 02 0A 00 BE E4 5.寫控制1000H_H 模式寄存器，1000H_L 開環轉速 ，1001H 閉環轉速=L*256+H 寫速度2000 主機發送 01 10 10 00 00 02 04 01 00 D0 07 23 91 從機返回 01 10 10 00 00 02 45 08 寫速度1000 主機發送 01 10 10 00 00 02 04 01 00 E8 03 31 92 從機返回 01 10 10 00 00 02 45 08 6. 寫控制位 開機 主機發送 1 10 10 04 00 01 02 0A 00 B0 B5 從機返回 01 10 10 04 00 01 44 C8 7. 寫控制位 關機 主機發送 01 10 10 04 00 01 02 08 00 B1 D5 從機返回 01 10 10 04 00 01 44 C8
