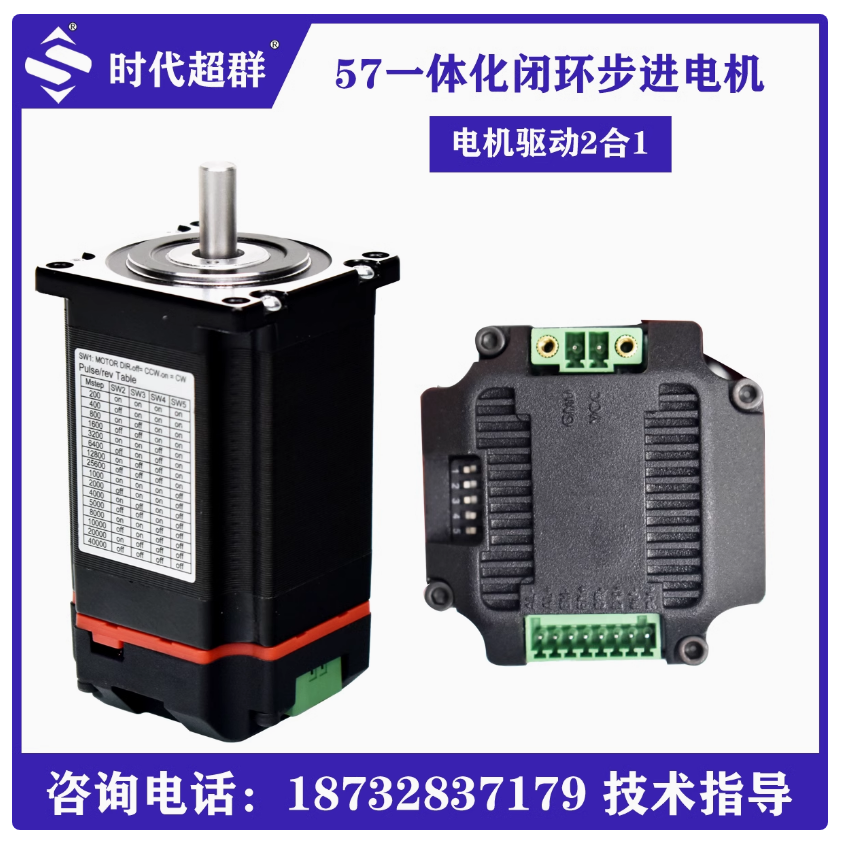

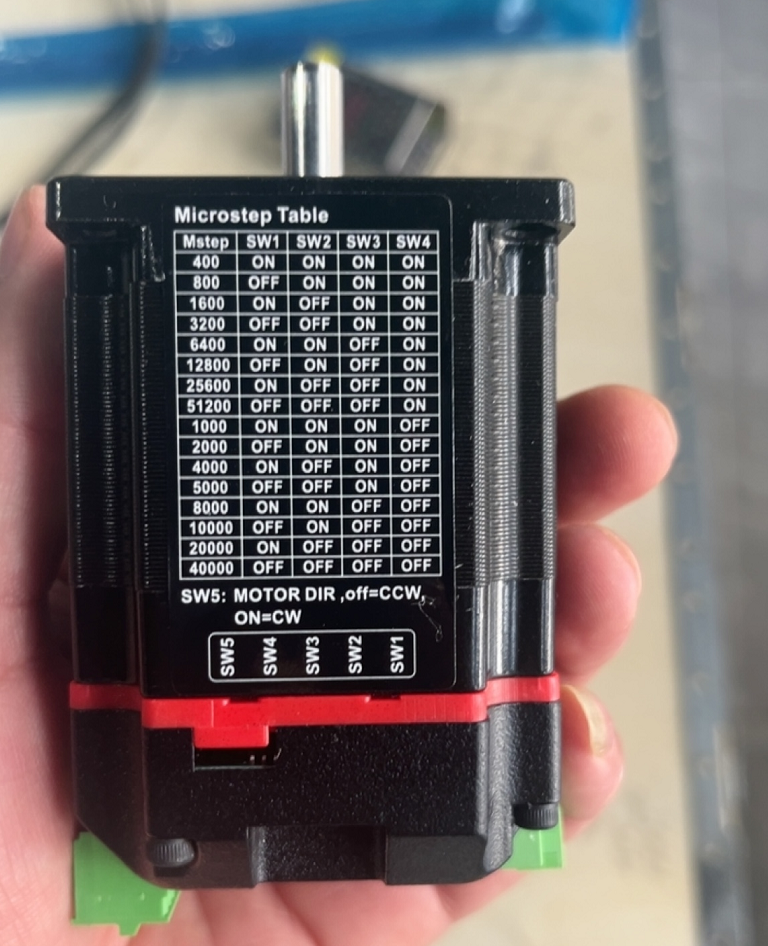

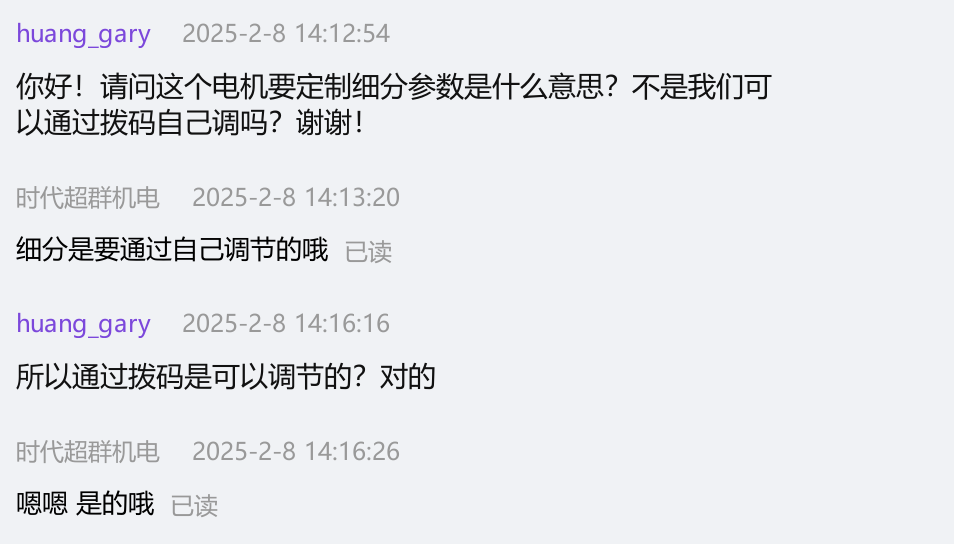

以上圖片為客戶采購了時代超群57系列的閉環一體機，今天客戶來問電機的步距角/細分/脈沖之間有什么關聯，給一個脈沖是轉多少角度？ 57-86的步進電機的步距角一般都是1.8° 110-130的步進電機的步距角一般都是1.2° 首先我們來看下57閉環電機的細分表如下：
此表當中：撥碼1-4 未細分：步距角為1.8度，轉一圈需要200個脈沖。 2細分：步距角變?yōu)?/span>0.9度，轉一圈需要400個脈沖。 4細分：步距角變?yōu)?/span>0.45度，轉一圈需要800個脈沖。 8細分：步距角變?yōu)?/span>0.225度，轉一圈需要1600個脈沖。 圖片中的撥碼5為方向撥碼：ON為正轉，OFF為反轉
客戶可根據自己需要的細分來對照表中的撥碼進行撥碼 以上是為步距角與細分與脈沖之前的聯系�？蛻艨筛鶕�(jù)以上關系去計算控制器當中編程需要設置的分子分母是多少來決定電機每轉一圈走多少距離。 本公司可提供配套設備，可來電咨詢18732837179，店鋪優惠中 北京時代超群電器科技有限公司主營產品：步進電機、閉環步進電機、步進伺服步進驅動器、步進電機驅動器、一體式步進剎車步進電機、防水步進電機、無刷電機、伺服電機等各類型號的步進電機，歡迎來電咨詢
|
