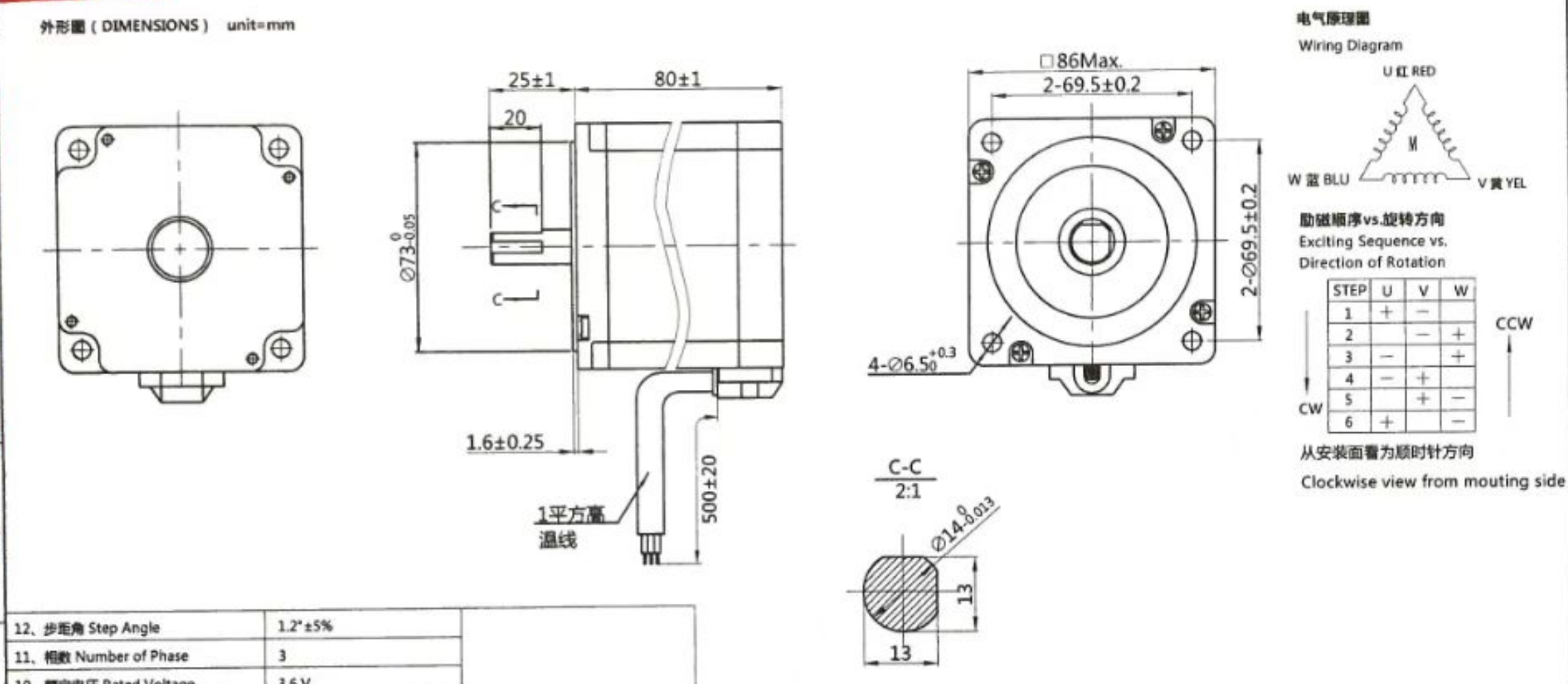

以上圖片為客戶定做的一臺86步進電機輸出軸徑12.7MM帶鍵槽,輸出軸長為32MM，可搭配我公司配套的直角行星減速機，下面我們來看一下86步進電機的尺寸圖和減速機的尺寸圖如下：

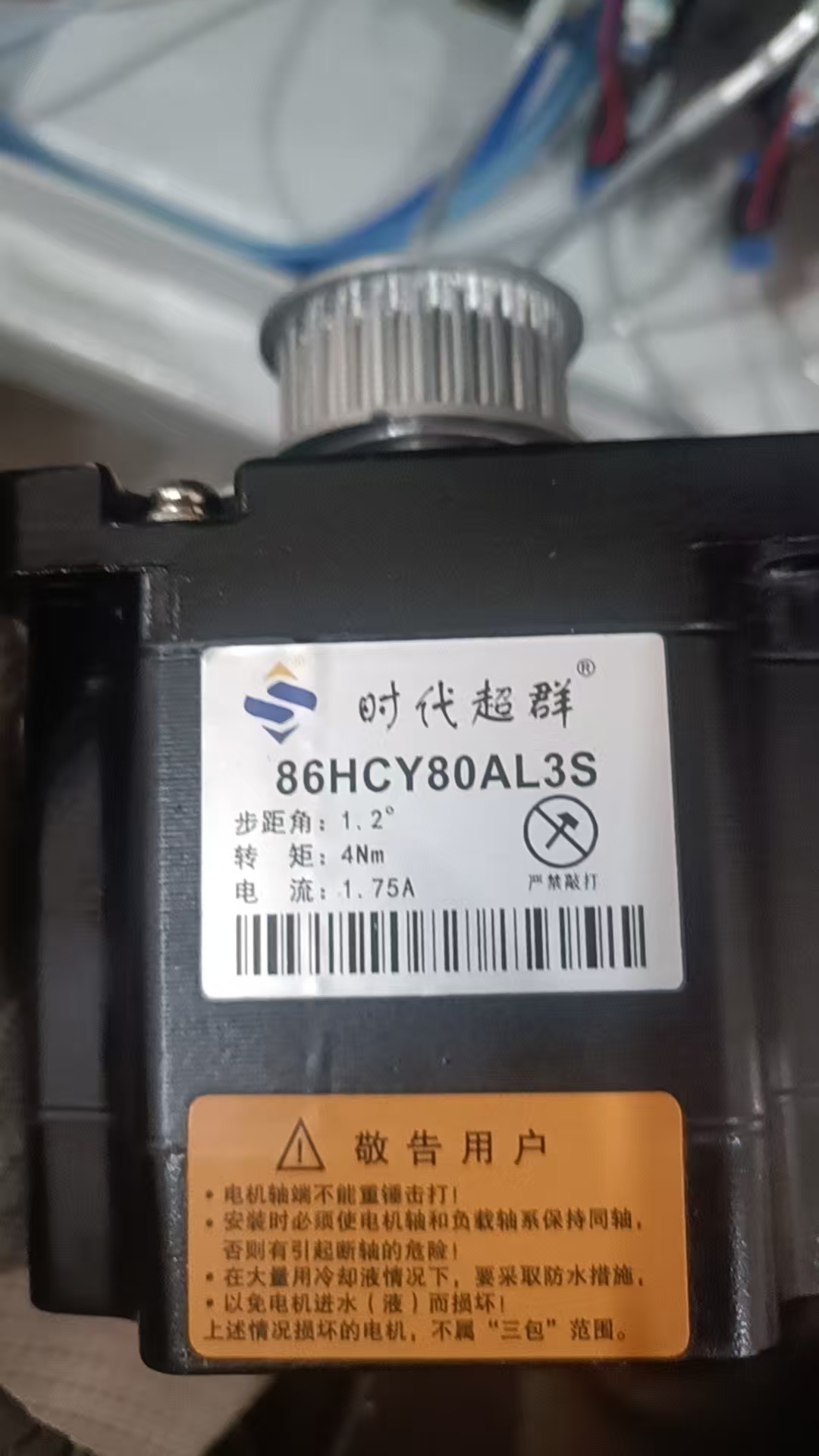

電機參數我們來看一下： 本電機步距角：1.2°±5% 供電電壓：220V 扭矩：4NM 電流：3a 機身長度：80MM 此款電機可搭配本公司直角行星減速機，適配12.7MM軸徑86步進電機直角孔輸出減速機，減速機主要材質采用的是40CR（鉻ge）減速機材質為標準鋼材 ，相對于精密減速機的，只是燒了磨齒工藝，所以精度比精密的稍微差一些，但是價格會便宜很多。 減速機參數表：
減速機安裝尺寸圖為：
減速機的輸出孔支持定做
客戶在扭矩不夠的情況下，可以加裝減速機來提升電機扭矩，PX系列的普通行星減速機，精度一般，輸出效率80%，計算公式如下： 輸出扭矩=電機扭矩*減速比*效率＞所實際需要的扭矩≤減速機能承受的額定扭矩 注意：好多人認為電機轉矩乘以減速比就是減速機輸出的轉矩了。其實這是個誤區(qū)。減速器有自身承受的額定輸出轉矩和極限輸出轉矩。計算結果，超過額定輸出扭矩最終也只能輸出額定扭矩
本公司可提供配套設備，可來電咨詢18732837179，店鋪優(yōu)惠中 北京時代超群電器科技有限公司主營產品：步進電機、閉環(huán)步進電機、步進伺服步進驅動器、步進電機驅動器、一體式步進剎車步進電機、防水步進電機、無刷電機、伺服電機等各類型號的步進電機，歡迎來電咨詢
|
