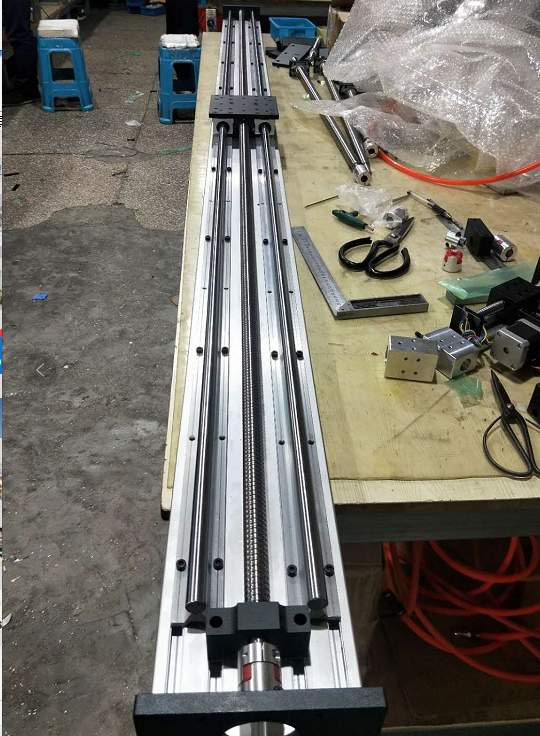

上圖為客戶定制的一款加長型GBX直線導軌滑臺，有效行程1.7米的直線導軌滑臺，客戶負載并不大，也就50KG，但是導軌要求的行程比較長，這樣的話為了保證穩定性，就需要選用一款穩定性高一些的導軌，此款導軌采用雙光軸支撐，穩定性好，絲桿建議移動速度控制在500MM/S，太快了也會影響導軌的穩定性。

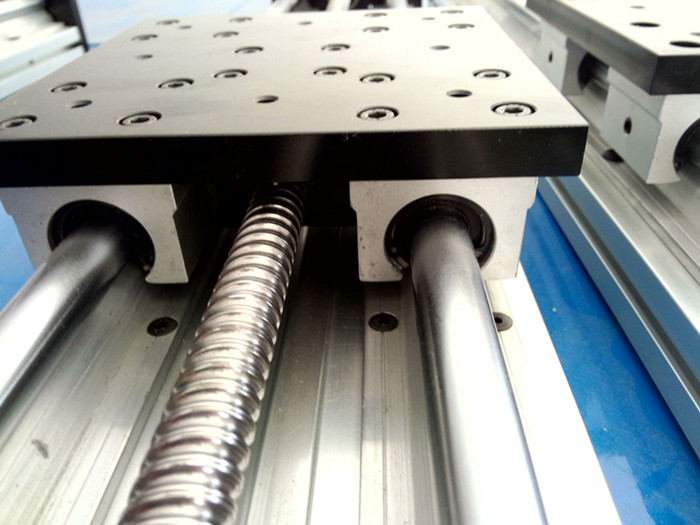

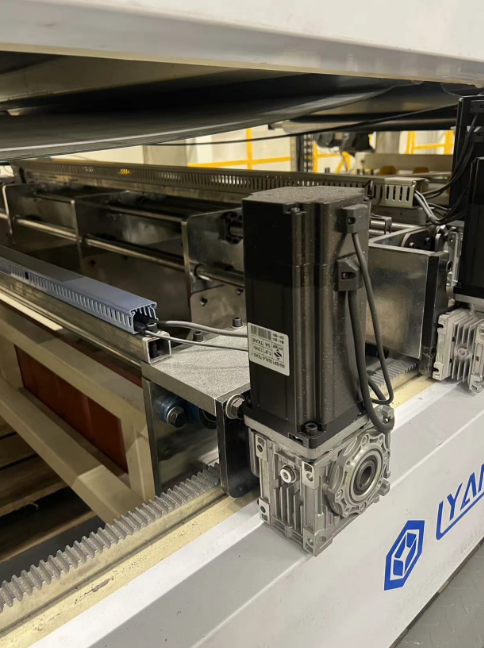

GBX系列雙線型重型滑臺導軌滑塊為150mm*155mm含四個導軌滑塊，水平載重300KG，垂直載重100KG,定位精度0.03MM，可以做到有效行程2米以內。規格：1605、1610、2020、2010，2525,3205,3232等，2525是指滾珠絲杠直徑25mm，25是指螺距，螺距就是電機360度（也就是一圈）走的毫米，可以配86/110/130系列步進電機，此款導軌負載50KG，選用一款86電機就可以，下邊推薦一款12NM步進電機搭配蝸輪蝸桿組合

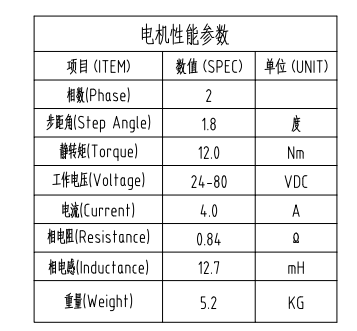

86系列開環高速恒扭矩伺服步進套裝，靜轉矩12Nm，基本參數如下

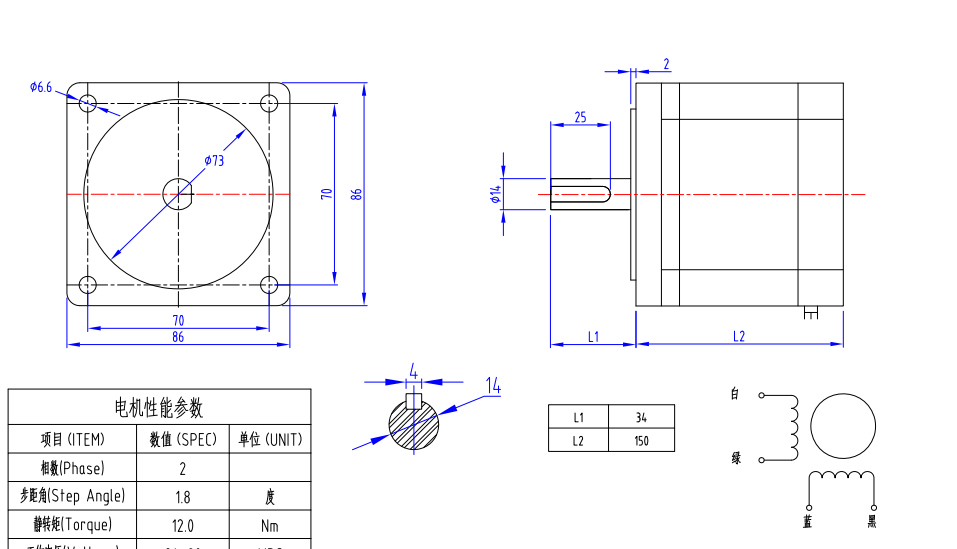

產品尺寸圖如下：

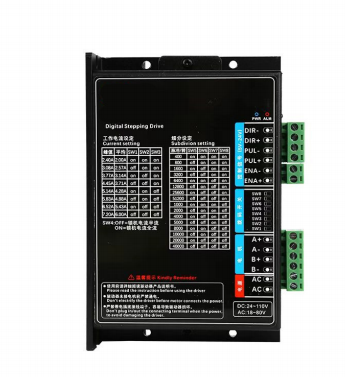

配套驅動器HB860C數字式步進電機驅動器，采用****32位DSP數字處理技術，驅動器控制算法采用先進的變電流技術和先進的變頻技術，驅動器發熱小，電機振動小，運行平穩。用戶可以設置200~51200內的任意細分以及額定電流內的任意電流值，能夠滿足大多數場合的應用需要。由于采用內置微細分技術，即使在低細分的條件下，也能夠達到高細分的效果，低中高速運行都很平穩，噪音超小。驅動器內部集成了參數上電自動整定功能，能夠針對不同電機自動生成****運行參數，****限度發揮電機的性能。

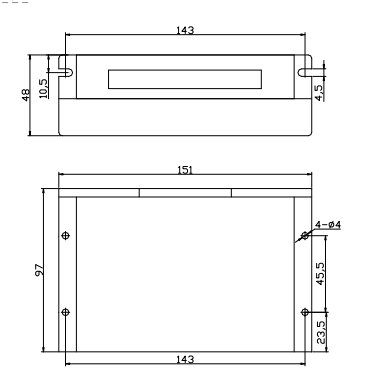

尺寸圖入下：
本公司可提供配套設備，如需圖紙和安裝尺寸可來電咨詢18732837179，店鋪優惠中
