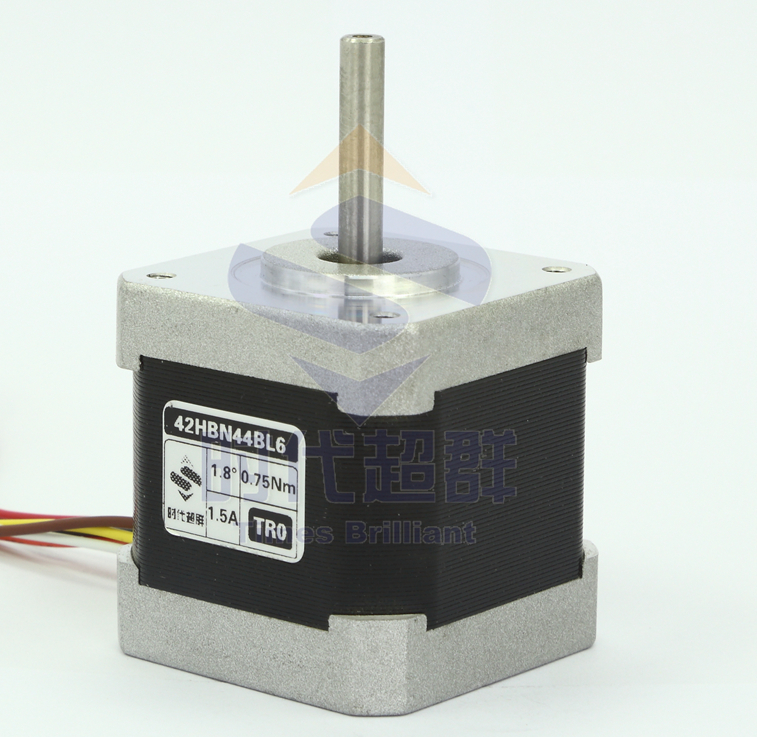

42兩相低壓步進電機 42HBN44BL6-TR0 | 42 | H | B:1.8 | N:普通 | 44 | B:方法蘭帶螺紋孔 | L:直出線 | 6 |
| - | T | R:圓軸 | 0 |
| | 機座號 | 類型 | 步距角 | 繞組方式 | 機身長 | 法蘭 | 出線方式 | 線數 | 高壓 |
| 單雙軸 | 軸處理 | 編號 | 剎車 | | (mm) | H:混合式 | A:0.9 | S:串形 | (mm) | A:方法蘭帶通孔 | H:航插 | A:2500 |
|
| T:單 | R:圓軸 |
| B:有 |
| Y:永磁式 | B:1.8 | P:并形 |
| B:方法蘭帶螺紋孔 | J:接插件 | B:1250 |
|
| D:雙 | F:銑扁 |
| 空：無 |
| F:反應式 | C:1.2 | Y:三角形 |
| C:方法蘭突出螺絲 | L:直出線 | C:1000 |
|
|
| K:鍵槽 |
|
|
| E:混合式 | D:0.6 | T:星形 |
| D:圓法蘭帶通孔 |
| D:500 |
|
|
| C:斜齒 |
|
|
| 帶編碼器 | E:0.72 | N:普通 |
| E:圓法蘭帶螺紋孔 |
|
|
|
|
| M:齒輪 |
|
|
|
| F:7.5 |
|
| F:圓法蘭突出螺絲 |
|
|
|
|
| S:異型 |
|
|
|
| G:15 |
|
| G:異型法蘭 |
|
|
|
|
|
|
|
|
表格里面是一些參數的集合，在對應表格可知，這款步進為混合式，1.8°步距角，定子普通繞組方式，方法蘭帶螺紋孔，直出線6根線數的單出軸圓軸兩相步進電機。兩相的意思是本電機是兩個定子的步進電機。 步進電機又稱脈沖電機，是是一種控制方式特殊的電機，其步進角度與輸入的脈沖信號有關。與傳統的直流電機和交流電機相比，兩相步進電機具有精確控制、高速運動和低噪音等優點，因此在自動化控制領域得到廣泛應用。兩相步進電機由定子和轉子組成。定子是由兩個線圈（相）組成，每個線圈都位于電機的不同位置。轉子是通過磁極來實現轉動，其位置與定子的線圈位置相對應。兩相步進電機通過對定子線圈施加不同的電流，使得轉子逐步轉動，實現步進運動。 兩相步進電機的工作原理基于電磁感應和磁場相互作用。當兩相步進電機的定子線圈通電時，會產生磁場。這個磁場會與轉子上的磁極相互作用，使得轉子受到力的作用而轉動。通過控制不同的線圈通電順序和電流大小，可以實現轉子的精確控制和步進運動。 1. 機械設備：兩相步進電機廣泛應用于各種機械設備中，如印刷機、數控機床、紡織機械等。其精確的控制和高速運動特性使得這些機械設備能夠?qū)崿F(xiàn)復雜的工藝流程和高效生產。 2. 自動化控制：兩相步進電機在自動化控制領域也有很多應用，如機器人、自動化生產線等。通過對電機的精確控制，可以實現復雜的運動軌跡和任務，提高生產效率和質量。
3. 家用電器：兩相步進電機還廣泛應用于家用電器中，如電視機、洗衣機、微波爐等。這些電器需要實現精確的控制和運動，兩相步進電機正好滿足了這一需求。
