SD300交流伺服的485通訊使用是一個重要的技術環節，以下是其使用方法的詳細歸納：

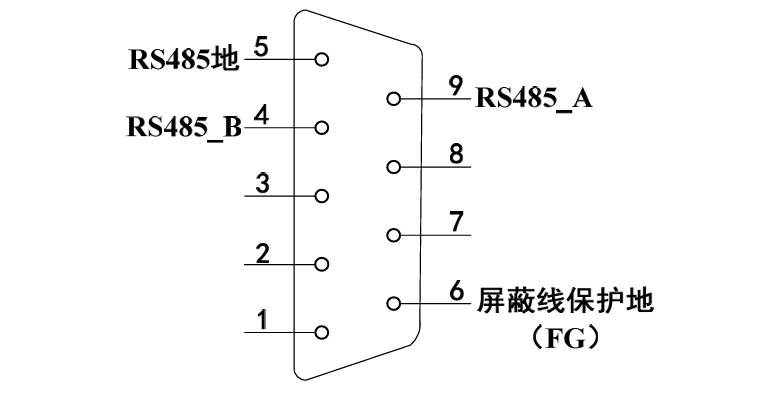

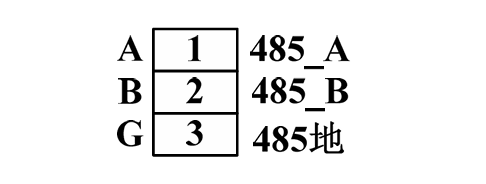

1. 硬件連接 連接方式：使用兩根線進行連接，通常標記為485+和485-。部分情況下，廠家建議將GND也連接上，但這不是必需的。 連接到驅動器：485+通信連接A，485-連接B，這兩根線分別連接到電路板的485通信口和通訊信號連接器（如CN3、CN4）中的任意一個。
2. 軟件設置 參數配置：在驅動器中設置MODBUS通訊地址（PA-71），默認值為1。根據需要，可以修改此地址以匹配上位機或其他設備的通信需求。 波特率設置：確保上位機和驅動器的波特率設置一致。例如，如果上位機設置為9600bps，則驅動器也應設置為相同的波特率。 數據格式：檢查并確認上位機和驅動器的數據格式設置一致，包括校驗位、結束位等。
3. 讀寫操作 寫操作：通過Modbus RTU協議發送特定格式的命令幀來寫入?yún)?shù)。例如，要改變轉速或轉矩，需要發送包含目標地址、功能碼、數據地址和數據值的命令幀。 讀操作：類似地，通過發送讀命令幀來獲取驅動器的當前狀態或參數值。讀取操作也需要指定目標地址、功能碼和數據地址。
4. 調試與測試 初步測試：在完成硬件連接和軟件設置后，進行初步的通信測試以確保連接成功且數據傳輸正確。 故障排除：如果遇到通信問題，檢查硬件連接是否牢固、軟件設置是否正確以及是否存在干擾源等因素。
總的來說，遵循上述步驟和注意事項，可以有效地實現SD300交流伺服驅動器與其他設備之間的485通訊。在實際應用中，可能還需要根據具體的應用場景和需求進行適當?shù)恼{(diào)整和優化。 王工（13137008229）
|
