導軌滑臺的應用范圍廣泛，它的長度，安裝尺寸等不一樣，定制的要求也多樣化。 這次客戶的帶載要求是水平100KG，速度要求50mm/s, 所以我們配的是86開環步進電機12Nm。雙滑板是為了要安裝更大的工件。這個定制要求我們是可以實現。只不過用雙滑板之后，導軌的整體長度會同時加長，在計算安裝空間時要考慮到這個問題。 客戶定制的導軌滑臺圖如下：

產品參數如下： 導軌寬度：150mm 導軌承重范圍：水平200KG 垂直100KG 絲桿運行速度： 0-200mm/s(帶載范圍內） 絲桿直徑：25mm 螺距：5mm 有效行程：700mm
常用的扭力計算公式如下：

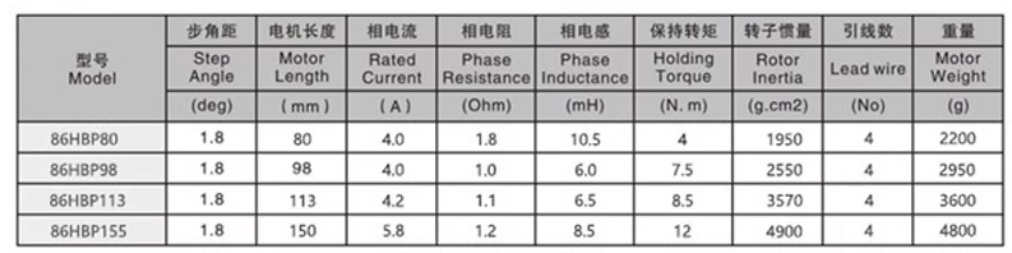

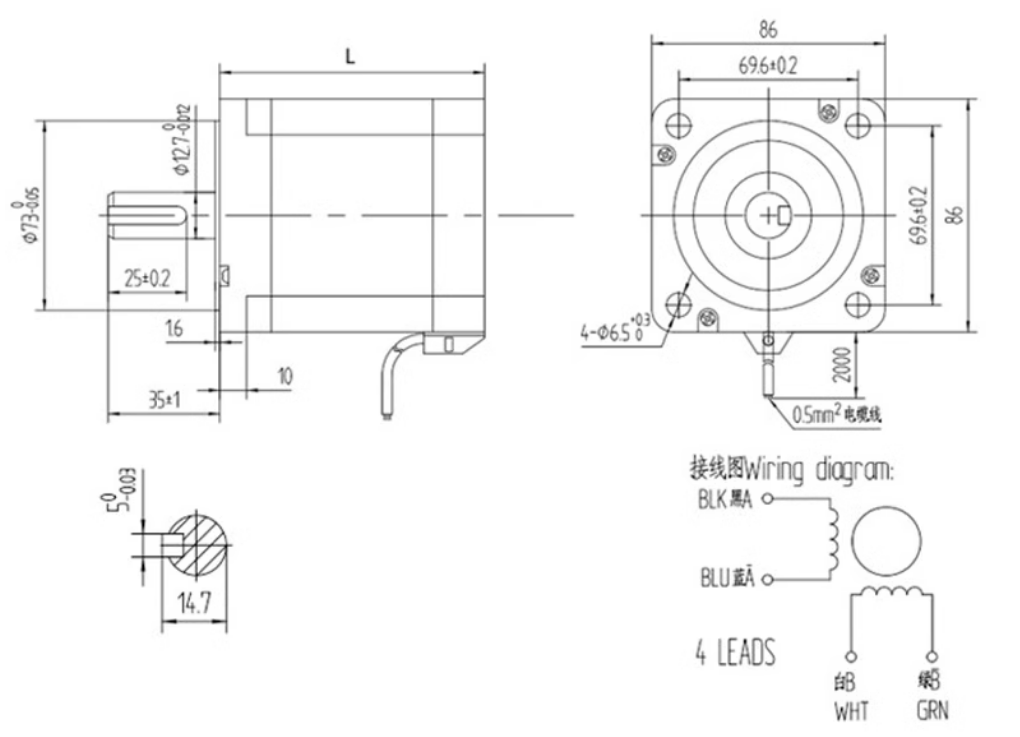

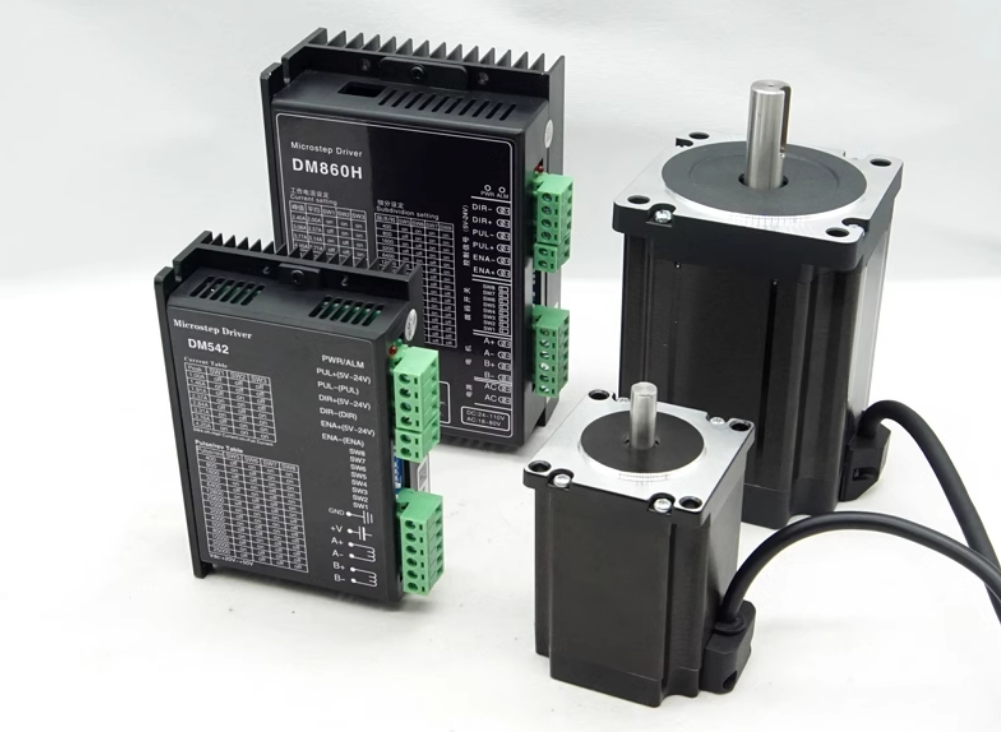

搭配我公司86步進開環電機套裝，電機尺寸圖入下：
