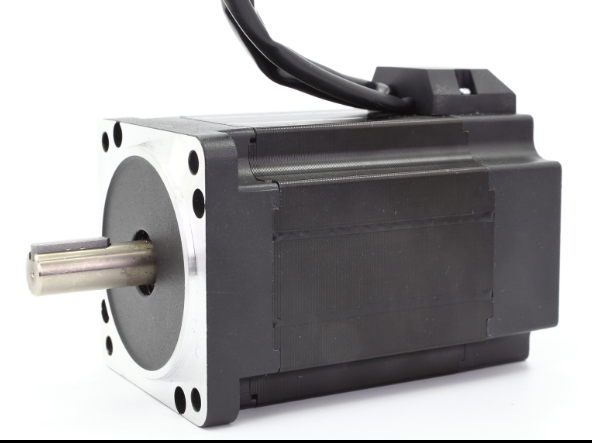

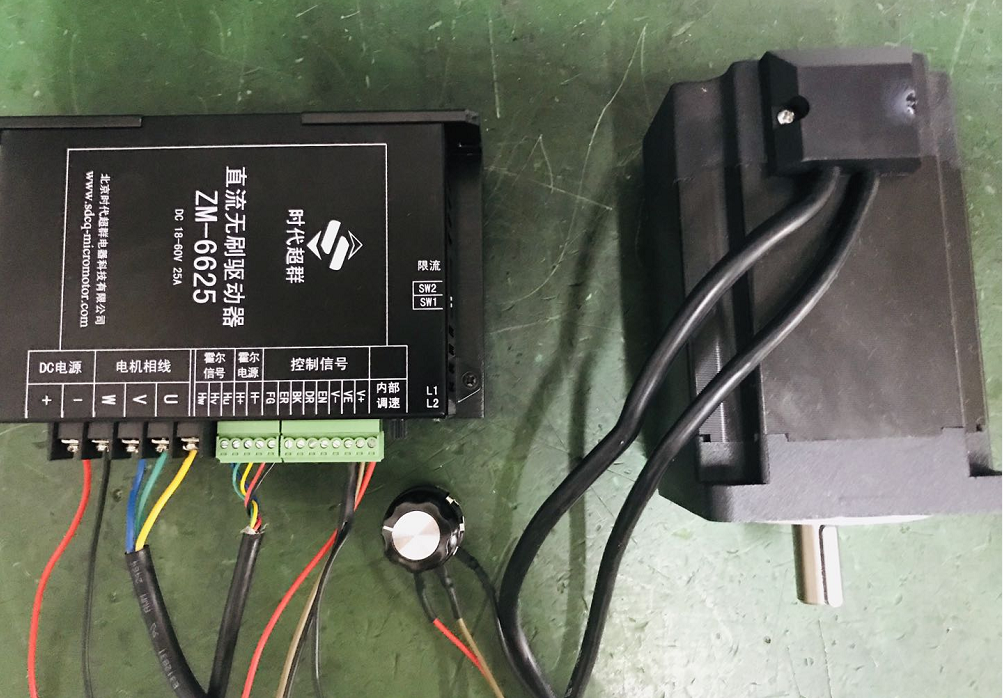

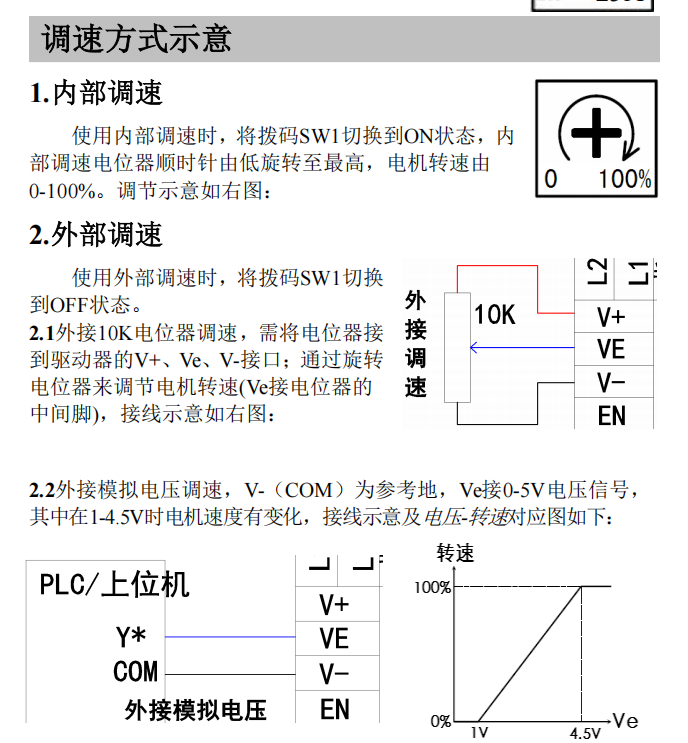

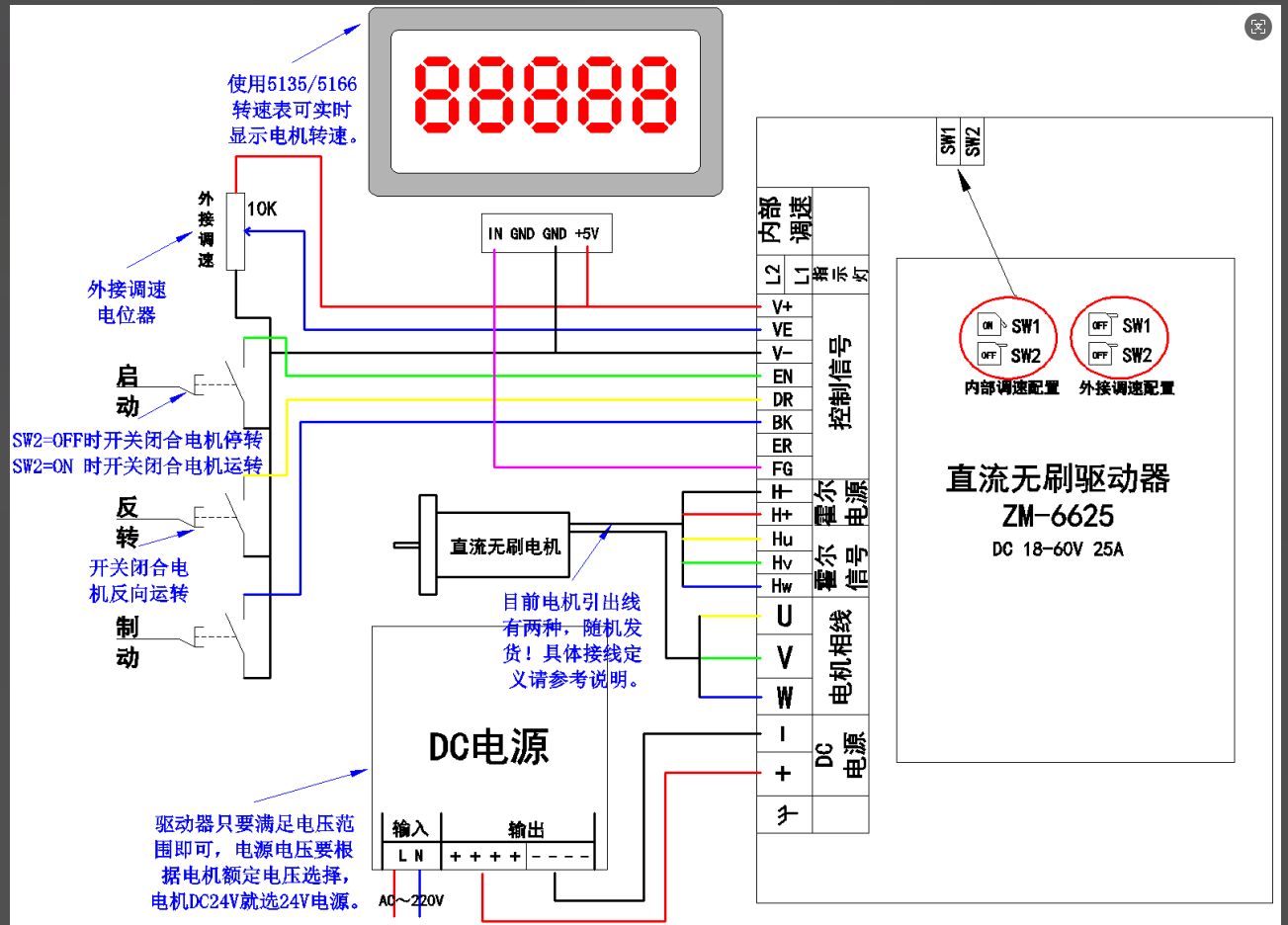

上圖是我司48V 780W無刷直流電機86BL130S78-430TK9和配套驅動器ZM-6625及電位器的實物接線圖 無刷電機的線有 8根，粗的3根是電機相線 黃 綠 藍 對應接驅動器的 U V W 細的5根是霍爾線和霍爾電源線 黑 紅 黃 綠 藍 對應接驅動器的 H- H+ HU HV HW 電位器上的三根線 黑 棕 紅 對應接驅動器上的 V- VE V+ V- EN的通斷控制電機的啟動和停止 V- DR的通斷控制電機的正傳和反轉
無刷電機的詳細參數如下：

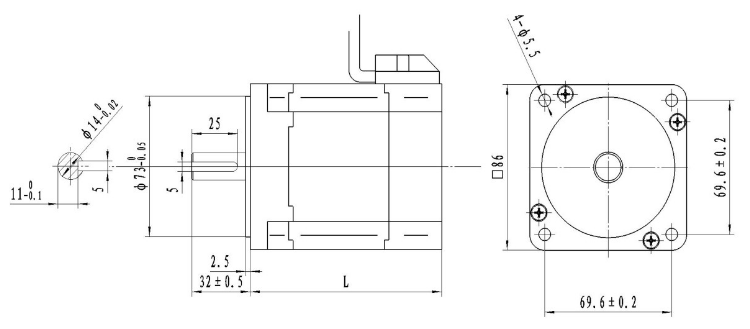

尺寸圖如下：

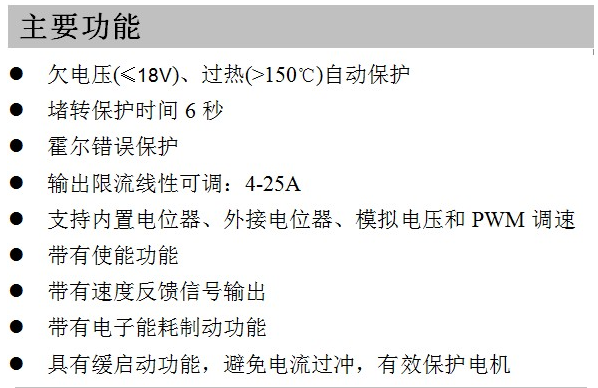

ZM-6625是我公司基于BiCD工藝集成電路開發的高性能直流無刷控制器(驅動器)，具有體積小、發熱低、可靠 性高、壽命長、易于使用等特點。
