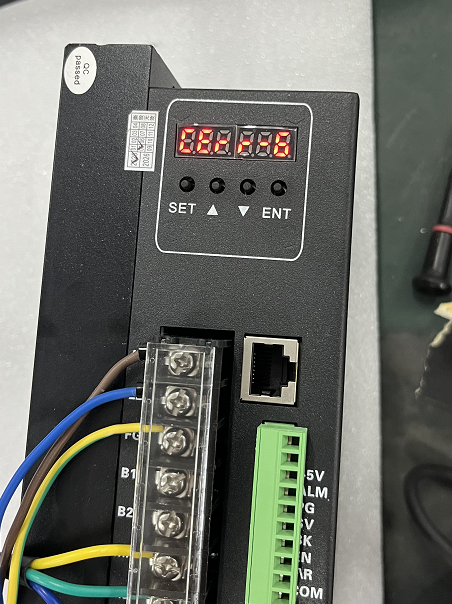

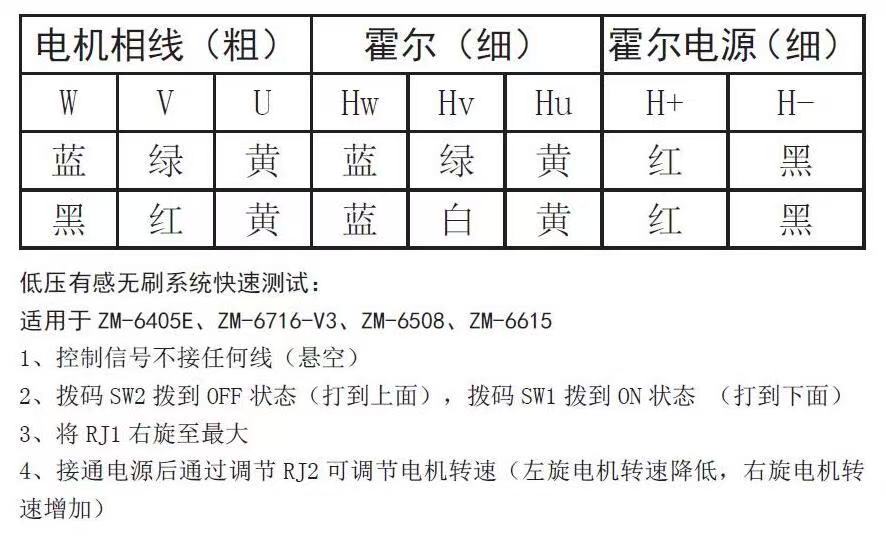

在時代的驅動器“大家庭”里，推薦這款支持485通訊的直流無刷驅動器DBLS-07-H，客戶手里電機是220VAC，750W ，希望搭配驅動器功能需要帶485通訊閉環控制的，最終選取了這一款，但是在調試過程中出現以上代碼。其實CErr-6，是恢復出廠值。并非是報警信號，下面我把幾個報警的列舉一下： 當電機在運行過程中出現異常，數碼管顯示 Err×。 (1)Err-01 表示電機堵轉報警。 (2)Err-02 表示過平均電流報警。 (3)Err-04 表示霍爾故障報警。 (4)Err-08 表示輸入欠壓報警。 (5)Err-10 表示輸入過壓報警。 (6)Err-20 表示峰值電流報警。 (7)Err-40 表示溫度報警。 (8)Err-80 表示功率模塊報警。 關于接線定義，了解時代無刷產品的朋友回有下面這張圖

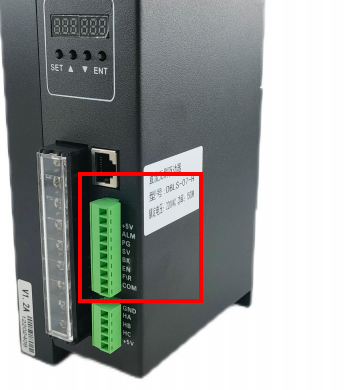

和這款驅動器接線時需要注意的是命名有一點變化
En F/R是調方向 通過控制端子 F/R 與端子 COM 的通、斷可以控制電機的運轉方向。當 F/R 與端子 GND 不 接通時，電機順時針運行（面對電機軸），反之則電機逆時針?lè)较蜻\(yùn)轉。 ve v+短接上電****速 第一種情況：不外接電位器調速，可直接SV和+5V短接拉到額定速度，再由COM和EN短接控制啟停。 第二種情況：面板調速: 面板控制時，通過+-按鍵來加減速度WX110-10K的兩個固定端分別接于驅動器的 GND 和+5v 一端，將調節端中間灰蘭線 接于 SV 端即可使用外接電位器(5K~50K)調速,也可以通過其它的控制單元(如 PLC、單片機等) 輸入模擬電壓到 SV 端實現調速（相對于 COM）,SV 端口的接受范圍為 DC OV~+5V，對應電機 轉速為 0~額定轉速。 也可使用外部數字信號調速：在 SV 與 COM 之間可以施加幅值為 5V，頻率為 1KHz~2KHz 的脈寬數字信號（PWM）進行調速，電機轉速受其占空比線性調節。 這款驅動器是支持485通信的，需要寄存器地址、指令的老板可以聯系13381258819客服小李，錢雨中工控產品等您來選。
|
