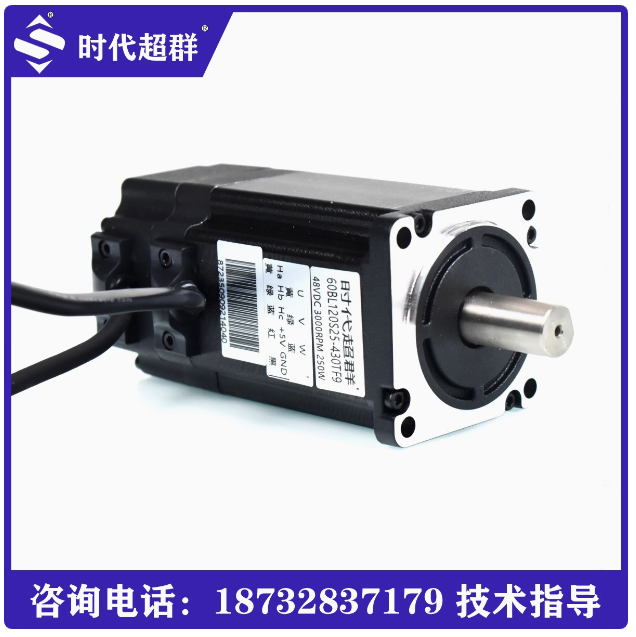

上圖為時代超群60無刷電機60BL120S25-430TF9，此款電機采用節能環保領域的驕子-釹鐵磁硼鋼，保證設備的良好性能,。應用范圍非常廣泛。電機電壓48V，功率250W，轉速3000，額定扭矩0.9NM，峰值扭矩2.7NM，電機4對極，電機軸徑8MM，重量大概1.6kg。

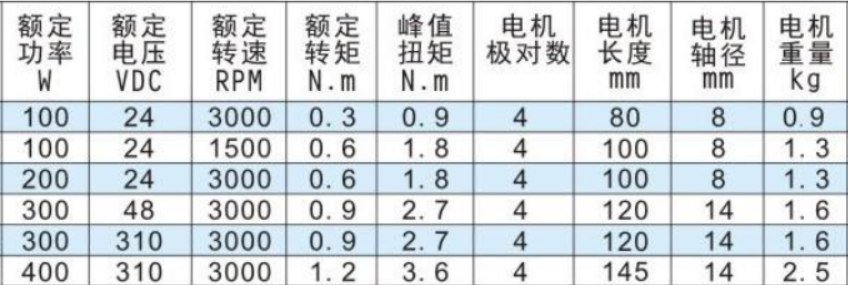

另外60系列無刷電機還有以下幾款可選

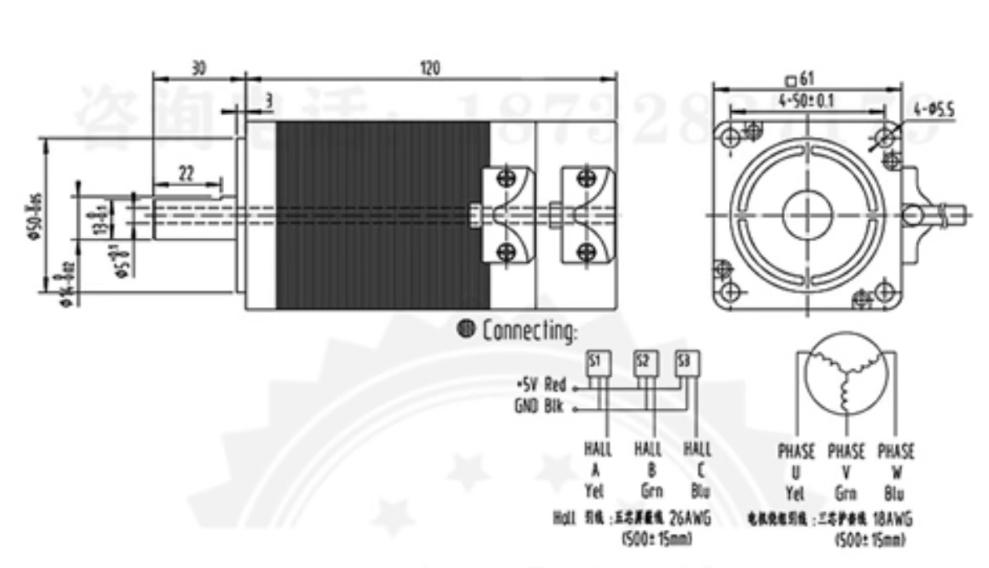

產品尺寸圖如下：

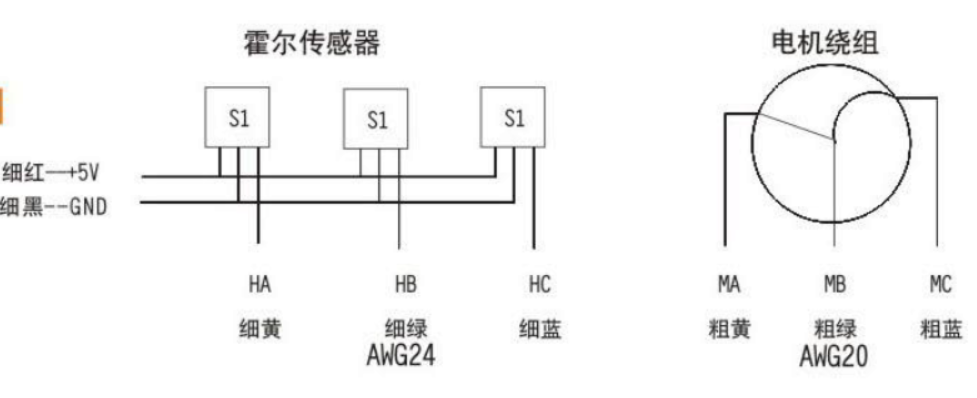

電機的原理線序圖如下：

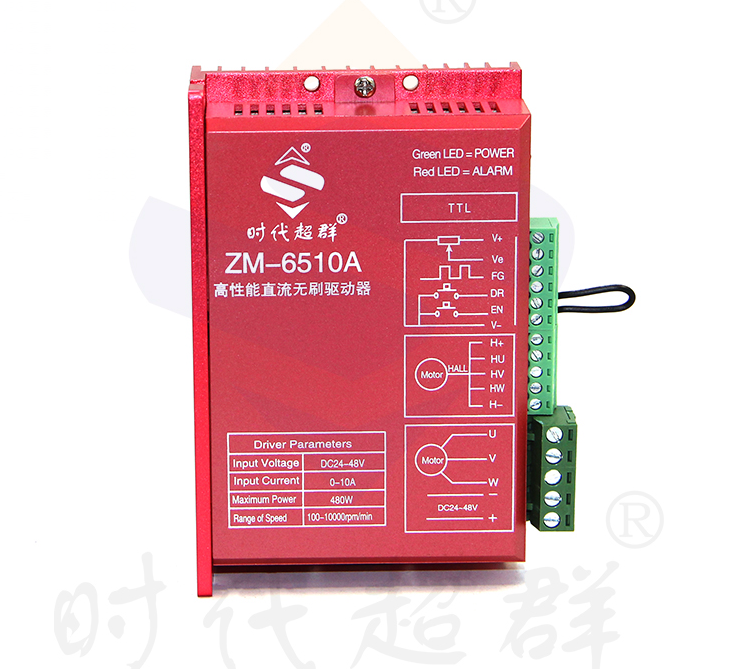

ZM-6510A 直流無刷電機驅動器是我公司推出的，針對小功率無刷電機傳動領域的高科技產品。本產品 使用大規模的集成電路取代原有硬件設計，具有更高的抗干擾性及快速響應能力。本產品適合驅動峰值電流在 10A 以下，電源電壓在 DC18V~50V 以內（面板標稱 DC24V~48V）的任意一款低壓有霍爾或無霍爾傳感器的三相 直流無刷電機，并具有大電流工作時溫度低的特點。產品應用于針織設備、醫療設備、食品包裝機械、電動工具 等一系列的電氣自動化控制領域
主要特點 ◆ 可外接速度顯示板，顯示轉速；也可以接電腦，用來設置驅動器參數 ◆ 電流、速度雙閉環設計，低速力矩大，運行平穩； ◆ 高力矩、高轉速輸出，轉速可達 10000rpm/min； ◆ 調速方式：0-5V 模擬量（根據客戶要求可設定 100 Hz -100KHz PWM 調速）； ◆ 有 EN（使能）、DR（方向）等信號輸入端； ◆ 可輸出測速脈沖； ◆ 具有過流、過壓、欠壓、馬達堵轉等保護功能。
本公司可提供配套設備，如需圖紙和安裝尺寸可來電咨詢18732837179，店鋪優惠中 北京時代超群電器科技有限公司主營產品：步進電機、閉環步進電機、步進伺服步進驅動器、步進電機驅動器、一體式步進剎車步進電機、防水步進電機、無刷電機、伺服電機等各類型號的步進電機，歡迎來電咨詢
|
