主軸變頻器和驅動器的區別

主軸變頻器和驅動器在工業自動化中均用于電機控制，但二者在功能定位、控制對象、技術特性及典型應用場景上存在顯著差異。以下是具體對比分析：

1. 功能定位與核心任務

• 主軸變頻器

• 提供軟啟動功能，減少電機啟動沖擊；

• 支持多段速控制（如通過端子或通信設定固定轉速）；

• 具備簡單的過載保護（如150%額定電流下運行1分鐘）。

• 核心功能：通過改變電源頻率和電壓，實現電機轉速的連續調節（調速范圍通常達1:100以上）。

• 附加能力：

• 典型應用：風機、水泵、傳送帶等需要寬范圍調速的通用設備。

• 驅動器

• 支持閉環控制（如編碼器反饋），消除轉速波動；

• 提供多軸同步控制（如數控機床的X/Y/Z軸聯動）；

• 集成振動抑制、摩擦補償?shù)?***算法。

• 核心功能：精確控制電機的轉矩、轉速和位置，實現高動態響應（響應時間<1ms）和高精度定位（誤差<0.01mm）。

• 附加能力：

• 典型應用：數控機床主軸、機器人關節、注塑機螺桿等需要高精度控制的設備。

2. 控制對象與電機類型

• 主軸變頻器

• 適配電機：普通異步電機（感應電機）或同步電機（無編碼器反饋）。

• 控制原理：基于V/F控制（電壓與頻率成比例）或開環矢量控制，無需電機參數精確匹配。

• 局限性：低速時轉矩輸出不足（如<10Hz時轉矩下降30%），難以滿足重載啟動需求。

• 驅動器

• 適配電機：專用伺服電機（帶高分辨率編碼器，如23位****值編碼器）或永磁同步電機（PMSM）。

• 控制原理：采用閉環矢量控制或直接轉矩控制（DTC），需電機參數精確標定（如電阻、電感值）。

• 優勢：低速時仍能輸出額定轉矩（如0.1Hz時轉矩保持****），適合重載啟動和頻繁正反轉。

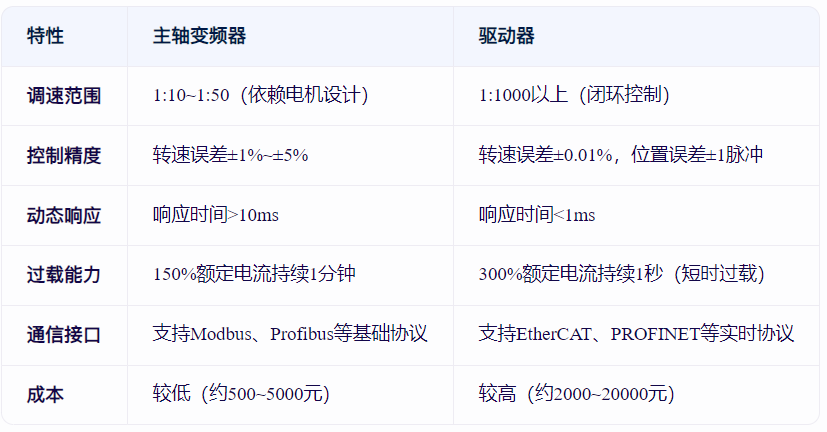

3. 技術特性對比

4. 典型應用場景差異

• 主軸變頻器適用場景

• 風機/水泵調速：通過降低轉速實現節能（如離心風機轉速下降20%，能耗降低50%）。

• 傳送帶控制：根據物料重量動態調整速度，避免打滑或堆積。

• 恒壓供水系統：通過變頻器調節水泵轉速，維持管網壓力恒定。

• 驅動器適用場景

• 數控機床主軸：實現高速切削（如12000 r/min）和低速大力矩（如10 r/min時輸出500 N·m）。

• 機器人關節：支持多軸同步運動（如6軸機器人重復定位精度±0.02mm）。

• 注塑機合模機構：通過驅動器控制液壓閥開度，實現合模力精確閉環控制（誤差<1%）。

5. 系統集成與調試復雜性

• 主軸變頻器

• 調試流程：

• 調試工具：操作面板或基礎軟件（如西門子SINAMICS G120的Startdrive）。

1. 設定電機額定參數（功率、電壓、頻率）；

2. 選擇控制模式（V/F或開環矢量）；

3. 調整加速/減速時間（通常10~30秒）。

• 驅動器

• 調試流程：

• 調試工具：專用調試軟件（如安川Σ-7的SigmaWin+）和示波器（分析電流/轉矩波形）。

1. 電機參數自動識別（通過旋轉電機測量電阻、電感）；

2. 編碼器零位校準（確保位置反饋準確）；

3. 優化控制環參數（如PID增益、濾波時間常數）。

6. 發展趨勢與融合方向

• 變頻器功能擴展：

• 部分高端變頻器（如ABB ACS880）集成閉環矢量控制，可替代基礎驅動器功能；

• 支持EtherCAT等實時通信，實現多軸同步控制。

• 驅動器成本優化：

• 通過模塊化設計（如驅動器+電機一體化）降低系統成本；

• 開發通用型驅動器（如三菱MR-JE-A），兼容異步電機和伺服電機。
