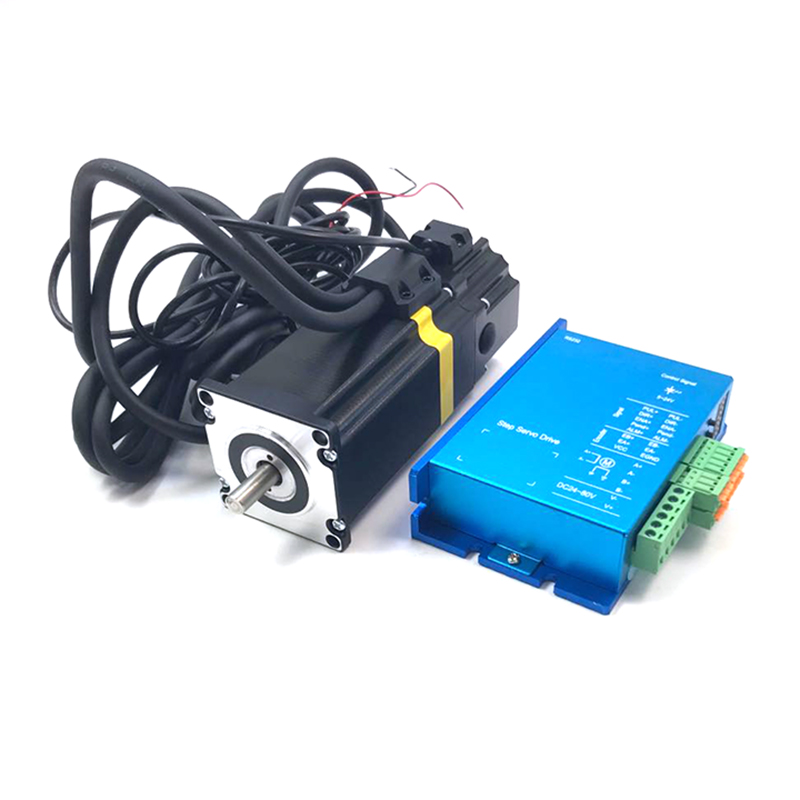

57 閉環電機供電電壓不足時，會因電機及驅動器無法獲得足夠能量支撐正常運行，呈現出多種典型異常表現，具體可從運行性能、輸出能力、系統反饋、物理現象四個維度分類梳理，部分表現還會與負載、參數設置等因素疊加，需結合實際場景判斷： 一、核心表現：運行卡頓與穩定性差這是電壓不足最直觀的特征，與電機轉矩輸出不足、驅動器控制邏輯受影響直接相關：
啟動困難 / 啟動卡頓：上電后電機無法順暢轉動，可能出現 “抖動一下后停滯”“間歇性轉動”，或需要多次嘗試才能緩慢啟動，尤其帶負載時更明顯。例如空載時能勉強轉動，帶輕微負載（如連接絲杠、皮帶輪）就啟動卡頓，本質是電壓不足導致啟動轉矩達不到需求。 運行中頻繁卡頓 / 丟步：即使啟動成功，運行過程中也會周期性 “卡頓”（類似 “卡殼”），尤其是在變速或負載波動時（如絲杠推動重物換向時）。若電機帶編碼器（閉環特性），驅動器會嘗試通過 “補步” 修正，但電壓不足時補步能力有限，可能表現為 “卡頓后短暫加速再卡頓”，嚴重時直接觸發驅動器的 “欠壓保護” 停機。 低速運行時 “爬行”：在低轉速需求下（如細分設置較高時），電機不呈現平穩轉動，而是 “一頓一頓” 地緩慢移動（類似 “爬行”），手摸電機外殼能明顯感覺到振動，這是因為電壓不足導致電流波形不穩定，定子磁場切換不連貫。
二、關鍵表現：轉矩輸出下降，負載能力驟減電機的輸出轉矩與供電電壓直接相關（直流無刷 / 步進電機的轉矩公式中，電壓影響電流峰值，進而影響轉矩），電壓不足會導致轉矩 “縮水”：
帶載能力顯著下降：額定負載下（如 57 閉環電機常見額定轉矩 1.5-3N・m），電壓不足時可能無法帶動負載，出現 “電機空轉正常，帶負載就停轉”；若負載略低于 “當前電壓下的****轉矩”，則表現為 “負載越大，卡頓越嚴重”，例如推動 5kg 重物時卡頓，卸下重物后恢復平穩。 轉矩隨轉速升高而快速衰減：正常情況下電機轉矩隨轉速升高略有下降（“轉矩 - 轉速曲線” 特性），但電壓不足時衰減速度會大幅加快。例如低轉速（500rpm）時能帶動負載，轉速提升到 1000rpm 后，轉矩不足以克服負載阻力，直接出現 “轉速驟降 + 卡頓”。
三、系統反饋：驅動器報警或指示燈異常多數 57 閉環電機配套的驅動器（如雷賽、研控等品牌）具備 “欠壓檢測” 功能，電壓不足時會通過指示燈或報警代碼提示：
欠壓報警燈亮：驅動器面板上通常有 “ERR”（故障）或 “UV”（欠壓）指示燈，電壓低于額定范圍下限（如常見驅動器 DC24-48V，低于 22V 時）會常亮或閃爍，部分驅動器會同時切斷電機輸出，避免損壞。 報警代碼提示：若驅動器支持數碼管顯示，會輸出欠壓相關代碼（如 “E02”“Err-UV”，具體需查驅動器手冊），此時即使重新上電，若電壓未改善，報警會重復觸發。 編碼器反饋異常：閉環電機依賴編碼器實時反饋位置，電壓不足時編碼器供電（部分編碼器由驅動器提供 5V/12V，若驅動器主供電不足，可能連帶影響編碼器電源）或信號傳輸受干擾，驅動器會誤判 “位置丟失”，觸發 “位置偏差過大” 報警，表現為 “卡頓 + 報警” 同時出現。
四、輔助表現：物理現象與異常噪聲通過感官觀察可輔助判斷，尤其適合無專業檢測工具的場景：
電機發熱異常：電壓不足時，驅動器為了 “勉強維持轉矩”，可能會增大電流占空比（試圖補償轉矩不足），導致電機繞組電流波形畸變，銅損增加，外殼溫度升高（正常運行時 57 電機外殼溫度通常≤60℃，電壓不足時可能升至 70-80℃，手摸有明顯燙感）。 運行噪聲變大：正常運行時電機噪聲以 “平穩的電磁聲” 為主，電壓不足時會出現 “刺耳的嗡鳴聲”“摩擦聲”，這是因為定子磁場切換不順暢，轉子與磁場之間出現 “間歇性失步”，導致機械振動加劇，噪聲放大。 電機軸轉動阻力增大：斷電后手動轉動電機軸應順暢無阻力，若電壓不足導致電機內部磁場異常（如繞組電流不穩定），上電時手動轉動軸會感覺 “阻力比正常時大”，且轉動不均勻（有 “卡滯點”）。 若出現上述表現，優先用萬用表測量驅動器輸入端電壓（需在電機運行時測量，避免靜態電壓正常、動態負載時電壓壓降過大的情況），確認是否低于驅動器額定電壓范圍（如 DC24-48V 機型，運行時電壓應≥24V，建議維持在 30-48V 以保證性能），再針對性解決供電問題（如更換更高功率的電源、減少供電線路壓降等）。\
