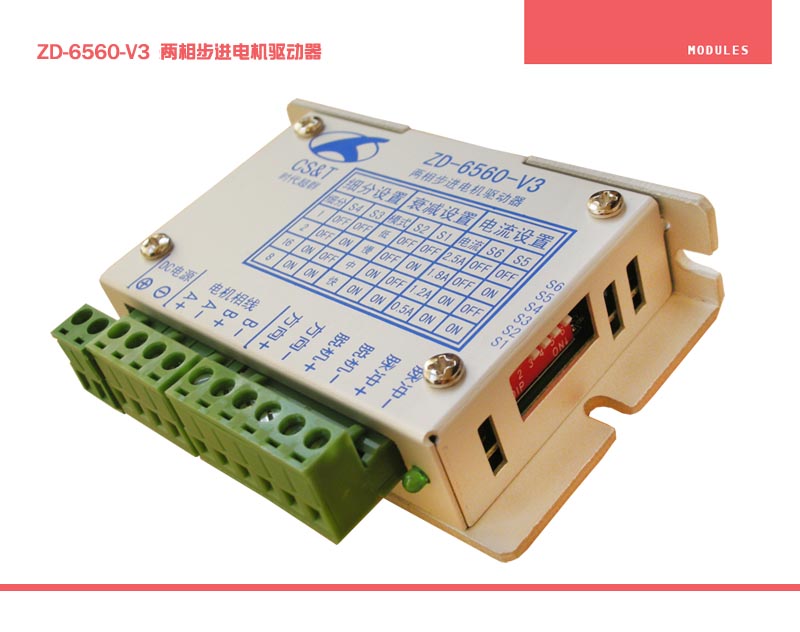

zd-6560-v3
高性能步進驅動器
安全注意事項
l 本驅動器為直流電源供電，請確認電源正負極正確后上電
l 請勿帶電插拔連接線纜
l 驅動器非密封，請勿在內部混入鏍絲、金屬屑等導電性異物或可燃性異物，儲存和使用時請注意防潮防濕
l 驅動器為功率設備，盡量保持工作環境的散熱通風
產品特點
l 高集成度高可靠性
l 接口采用超高速光耦隔離
l 抗高頻干擾能力強
l ****輸入電壓：dc 40v(峰值)
l ****驅動電流3.5a(峰值)
主要功能
l 整步、二細分、八細分、十六細分可調
l 輸出電流4檔可調
l 過熱自動保護
l 自動半流鎖定
l 衰減4檔可調
l 支持脫機、使能、鎖定等功能
工作條件
|
項目 |
最小 |
額定 |
**** |
單位 |
|
環境溫度 |
-30 |
|
80 |
℃ |
|
輸入電壓 |
7 |
24 |
32 |
v |
|
輸入頻率 |
0 |
|
16000 |
hz |
|
輸出電流 |
0.5 |
|
2.5 |
a |
|
接口電壓 |
h |
4.5 |
5 |
5.5 |
v |
|
l |
0 |
0 |
0.5 |
v |
細分設置
|
細分 |
sw4 |
sw3 |
|
1 |
off |
off |
|
2 |
off |
on |
|
16 |
on |
off |
|
8 |
on |
on |
電流設置
|
電流 |
sw6 |
sw5 |
|
2.5a |
off |
off |
|
1.8a |
off |
on |
|
1.2a |
on |
off |
|
0.5a |
on |
on |
衰減設置
|
模式 |
sw2 |
sw1 |
|
低 |
off |
off |
|
慢 |
off |
on |
|
中 |
on |
off |
|
快 |
on |
on |
注意：衰減模式的作用是改善電機運行時的震動和噪音。根據輸出電流的大小、細分?jǐn)?shù)的不同，效果可能會有變化。請根據實際情況自行設置到****狀態。
常見問題解答
1.問：初次使用該步進驅動器，如何能盡快上手？
答：正確接好電源和電機后，只接脈沖信號(先將頻率設置為1k以內)，細分設置為16，方向和脫機懸空，此時加電后電機默認正轉。運行無誤后再依次測試加速(提高頻率)、方向、細分和脫機等功能。
2.問：電源接反有何影響？
答：有可能燒毀驅動器。
3.問：控制信號高于5v，一定要加串聯電阻嗎？
答：是的，否則有可能燒毀驅動器控制接口的電路。
4.問：驅動器長時間工作后外殼比較熱，正常嗎？
答：正常，在常溫下外殼達到90度不會對性能有影響。
5.問：接線后電源指示燈亮，但電機不轉，是什么原因？
答：如果接線正確，但仍然不轉，說明控制部分驅動能力不夠，這種情況多出現在用單片機的io口直接控制方式。請確保控制接口有5ma的驅動能力
6.問：如何判斷步進電機四條線的定義？
答：將電機的任意兩條線接在一起，此時用手?jǐn)Q電機有阻力，則這兩條線是同一相,可接在驅動器a+、a-；另外兩條線短接仍然有阻力，則將這兩條線接在b+和b-
7.問：想在此驅動器上加些功能或做新產品開發，是否可以？
答：可以，請聯系我公司。
 zd-6560-v3 步進驅動器說明書.pdf
|
