lv8731v與a3977的特性比較
|
項目 |
lv8731v |
a3977 |
lv8731v的優勢 |
|
封裝 |
ssop44k
15.0×7.6×1.7mm |
plcc44
17.5×17.5×4.4mm |
面積僅為37％體積僅為14％ |
|
****電壓 |
36.0v |
36v |
相同 |
|
****輸出電流 |
2.5a |
2.5a |
相同 |
|
工作電壓 |
9～32v |
8～35v (vm)
3～5.5v (vcc) |
只需一路電源
更易使用 |
|
導通壓差和電阻 |
0.55v (at 2a)
0.55ω (at 2a) |
1.0v (at 2a)
0.81ω(at 2a) |
導通電阻更低
發熱減少45％ |
|
消耗電流 |
3.2ma |
10.0ma |
消耗功率僅為1/3 |
|
控制方式 |
脈沖或并行可選 |
脈沖 |
應用范圍廣 |
|
細分方式 |
1、2、4、8、16 |
1、2、4、8 |
增加16細分檔 |
|
短路保護 |
有 |
無 |
使用更加安全 |
|
警告輸出 |
有 |
無 |
有助于安全設計 |
優勢總結：
1. lv8731面積僅為a3977的37％，體積更是僅為14％，設計中可更大節省pcb面積，表貼封裝更利于批量生產。
2. 相同的輸入電壓和輸出電流，而lv8731的導通電阻僅為0.45歐姆，發熱降低45％，更多的節省散熱材料。
3. lv8731本身自帶5v電源，所以僅需要1路vm電源輸入，而3977則需兩路電源，不得不配合穩壓芯片使用。
4. 加入了跨時代的短路保護功能，輸出相線與電源、地線、或相線之間短路，芯片將立刻保護并輸出報警，防止芯片或設備損壞。
lv8731evb 新款步進驅動器 上市

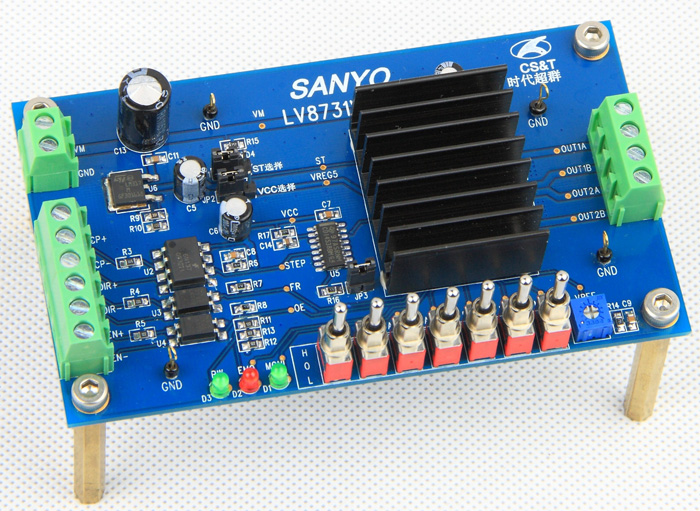

評估板整體圖片：

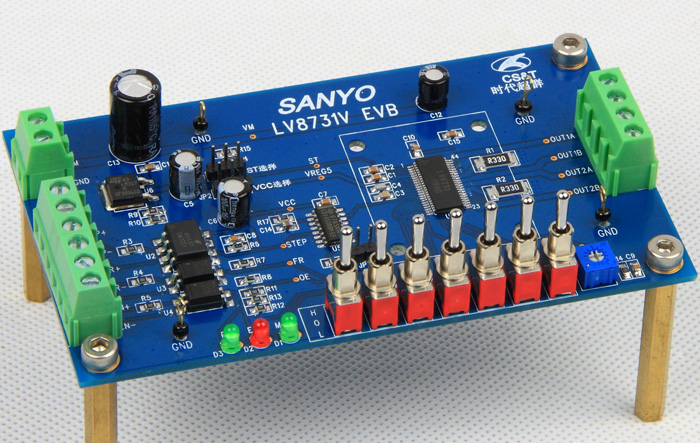

整體（無散熱器）圖片：

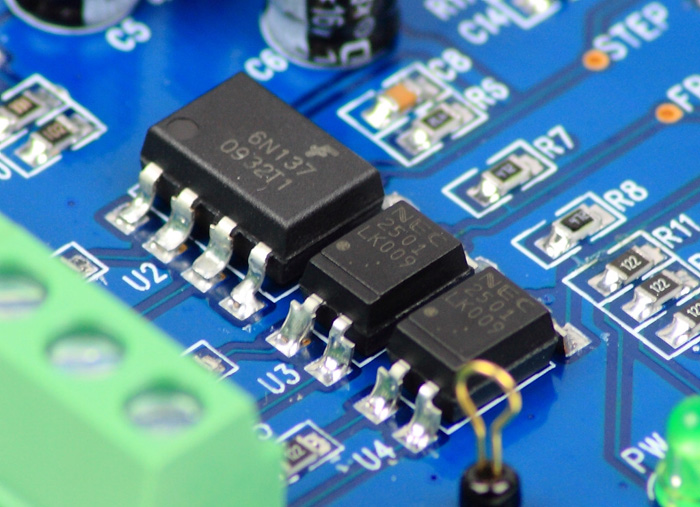

光耦

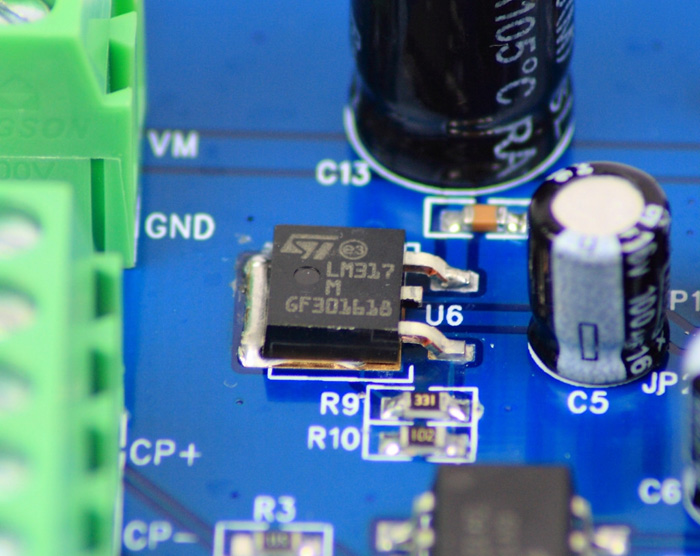

st-lm317

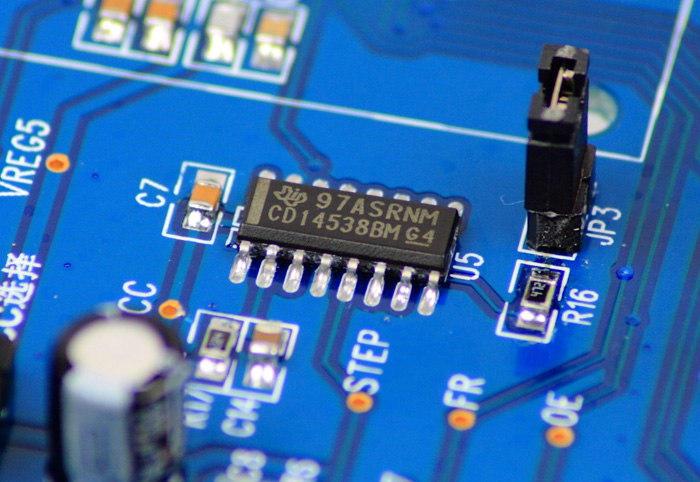

ti14538
電位器
 lv8731evb特點.pdf
