產品特點
1、 高集成度高可靠性
2、 接口采用超高速光耦隔離
3、 抗高頻干擾能力強
4、 ****輸入電壓：dc 40v(峰值)
5、 電源反接保護
主要功能
1、 內部集成控制調速度功能，支持內部和外部控制
2、 整步、二細分、四細分、八細分、十六細分可調
3、 輸出電流線性可調
4、 過熱自動保護
5、 自動半流鎖定
6、 衰減可調
7、 支持脫機、使能、鎖定等功能
工作條件
|
項目 |
最小 |
額定 |
**** |
單位 |
|
環境溫度 |
-30 |
|
80 |
℃ |
|
輸入電壓 |
8 |
24 |
32 |
v |
|
外部輸入頻率 |
0 |
|
16000 |
hz |
|
內部頻率 |
640 |
|
20000 |
hz |
|
輸出電流 |
0.3 |
|
1.5 |
a |
|
接口電壓 |
h |
4.5 |
5 |
5.5 |
v |
|
l |
0 |
0 |
0.5 |
v |

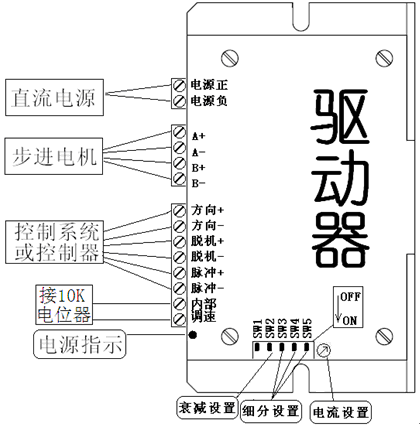

接口定義(外接電位器型)
注：sw1為on時，外接10k電位器調速，此時請勿外接脈沖
調節頻率范圍：640hz-20khz，±10%
sw1為off時，外接脈沖控制。
接線方法

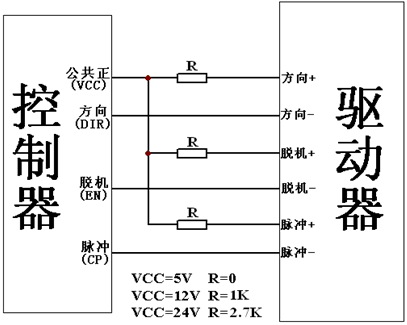

共陽極接法（公共正方式）
r為串聯限壓電阻，當控制器的接口電壓為5v時，無需r，直連既可；
當接口電壓為12v時，請串聯1k電阻； 當接口電壓為24v時，請串聯2.7k電阻(后同)。
控制方式
|
脈沖- |
有脈沖時工作，高電平有效；無脈沖時鎖定電機并自動半流 |
|
方向- |
高電平輸入或懸空時正轉；低電平輸入時反轉 |
|
脫機- |
高電平輸入或者懸空時正常工作；低電平時脫機 |
共陰極接法（公共地方式）
控制方式
|
脈沖+ |
有脈沖時工作，低電平有效；無脈沖時鎖定電機并自動半流 |
|
方向+ |
低電平輸入或懸空時正轉；高電平輸入時反轉 |
|
脫機+ |
低電平輸入或者懸空時正常工作；高電平時脫機 |

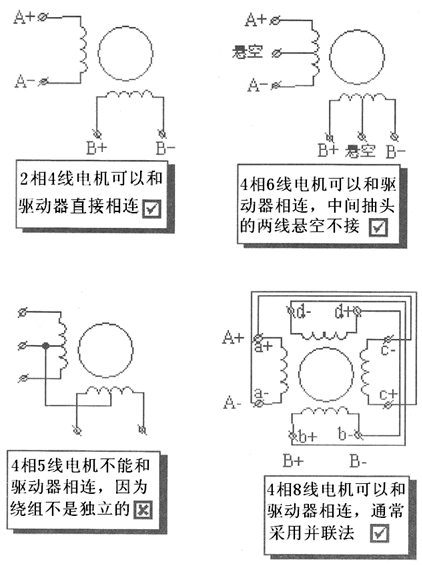

適用電機類型
|
步進驅動器型號 |
電流 |
電壓 |
細分 |
配套電機 |
|

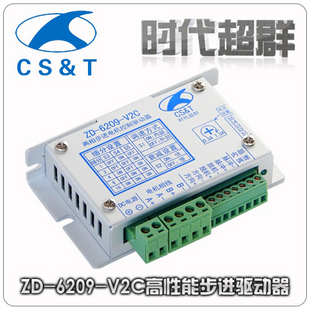

zd-6209-v2 |
1.5 |
34 |
16 |
57以下步進電機 |
|
zd-6209-v2c |
1.5 |
34 |
16 |
57以下步進電機 |

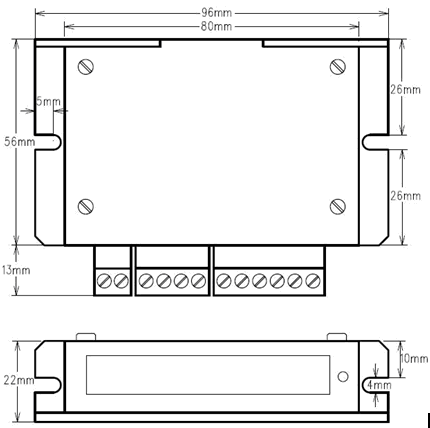

外形尺寸
