減速電機工作條件？
步進減速電機的工作條件也是由步進控制系統，是由步進控制器，步進驅動器，開關電源，步進電機 四個部分組成，缺一不可。減速電機顧名思義就是祈禱減速的作用！
舉例組合說明！
|
名稱 |
型號 |
參數 |
|
步進電機 |
35by48hj30 |
扭矩1.5ncm，電壓12-24v，電流0.4a，機身長38mm，軸徑5mm，出軸17mm(銑扁)，減速比：1:30 |
|
驅動器 |
zd-6209-v2 |
輸入電壓8-32vdc，輸出電流0.3-1.5a，細分1-16 |
|
控制器 |
mc-10 |
輸入電壓8-32v，輸出頻率800-15000hz，調速方式10k電位器 |
|
開關電源 |
s-25-12 |
輸入電壓110/220vac，輸出電壓12vdc，輸出功率25w |
|
聯軸器 |
t20l25-5*5 |
彈性，外徑25mm，長度25mm，內徑5*5 |
實物接線圖

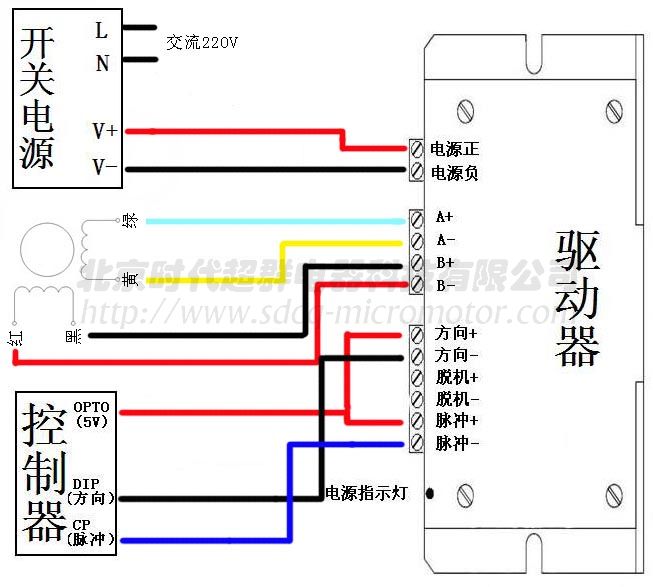

線路圖
實物圖
35步進減速電機 步進驅動器zd-6209-v2 步進控制器mc-10 開關電源s-25-12 聯軸器（內徑5*5）
