產品特點
-
高集成度高可靠性
-
接口采用超高速光耦隔離
-
抗高頻干擾能力強
-
****輸入電壓：dc 36v(峰值)
-
-
主要功能
-
整步、二細分、四細分、十六細分可調
-
過熱自動保護
-
輸出限流線性可調：0a-2a
-
自動半流鎖定
-
具有短路保護功能
-
支持脫機、使能、鎖定等功能
工作條件
|
項目 |
最小 |
額定 |
**** |
單位 |
|
環境溫度 |
-30 |
|
80 |
℃ |
|
輸入電壓 |
9 |
24 |
36 |
v |
|
輸入頻率 |
0 |
|
16000 |
hz |
|
輸出電流 |
0 |
|
2.0 |
a |
|
接口電壓 |
h |
4.5 |
5 |
5.5 |
v |
|
l |
0 |
0 |
0.5 |
v |
可以帶動的步進電機型號為
20byg250-33 20byg250-34 39byg250-22 39byg250-26 42byg250-33 42byg250-48
|
型號 |
步距角 (°） |
機身長 |
電壓 |
電流 |
電阻(ω） |
電感 |
靜力矩(n.m) |
定位力矩(n.m) |
轉動慣量(g.cm2) |
引線數 |
重量g |
|
20byg250-33 |
1.8 |
33 |
12 |
0.6 |
6.5 |
1.5 |
0.02 |
0.003 |
2 |
4 |
60 |
|
28byg250-34 |
1.8 |
34 |
12 |
0.75 |
6.5 |
3.2 |
0.06 |
0.001 |
6 |
4 |
110 |
|
型號 |
步距角 (°） |
機身長 |
電壓 |
電流 |
電阻(ω） |
電感 |
靜力矩(n.m) |
|
出線 |
軸徑 |
重量kg |
|
39byg250-22 |
1.8 |
22 |
12 |
0.48 |
25 |
26 |
0.10 |
|
4 |
5 |
0.13 |
|
39byg250-26 |
1.8 |
26 |
12 |
0.45 |
28 |
30 |
0.13 |
|
4 |
5 |
0.15 |
|
型號 |
步距角 (°） |
機身長 |
電壓 |
電流 |
電阻(ω） |
電感 |
靜力矩(n.m) |
軸長 |
出線 |
軸徑 |
重量kg |
|
42byg250-33 |
1.8 |
33 |
12 |
0.4 |
30 |
32 |
0.21 |
22 |
4 |
5 |
0.20 |
|
42byg250-40 |
1.8 |
40 |
12 |
0.4 |
30 |
32 |
0.33 |
22 |
4 |
5 |
0.28 |
|
42byg250-48 |
1.8 |
48 |
12 |
0.4 |
30 |
80 |
0.50 |
22 |
4 |
5 |
0.40 |
以上步進電機都是兩相四線。 區分出 ab 相線就可以和zd-8731相接了 a+ a- 不分相序
以下是20-42電機的相線接法
|
黃綠=a 黑紅=b |
20byg250-33 |
|
棕紅=a 橙黃=b |
28byg250-34 |
|
1.3=a 2.4 =b
|
39byg250-22 |
| 39byg250-26 |
|
|
黃橙=a 綠灰=b
|
42byg250-33 |
| 42byg250-40 |
| 42byg250-48 |
|
|
|

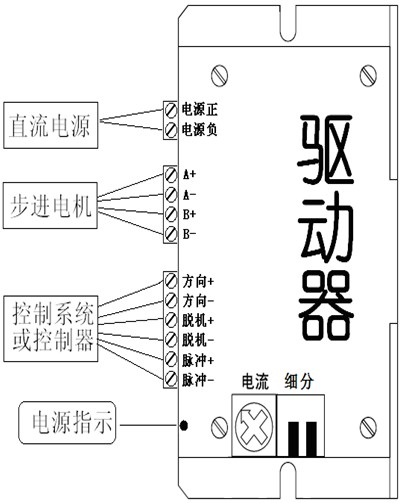

zd-8731-v1的接口定義
步進驅動器和本公司產品cm20l系列接線示意圖

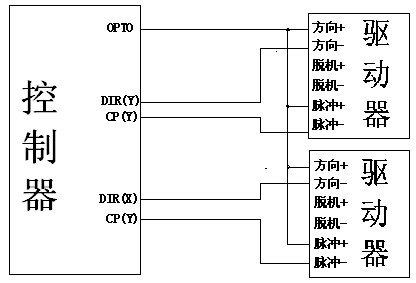

與本公司dy-i的控制器接線示意圖
常見問題解答
1.問：初次使用該步進驅動器，如何能盡快上手？
答：正確接好電源和電機后，只接脈沖信號(先將頻率設置為1k以內)，細分設置為16，方向和脫機懸空，此時加電后電機默認正轉。運行無誤后再依次測試加速(提高頻率)、方向、細分和脫機等功能。
2.問：電源接反有何影響？
答：有可能燒毀驅動器。
3.問：控制信號高于5v，一定要加串聯電阻嗎？
答：是的，否則有可能燒毀驅動器控制接口的電路。
4.問：驅動器長時間工作后外殼比較熱，正常嗎？
答：正常，在常溫下外殼達到90度不會對性能有影響。
5.問：接線后電源指示燈亮，但電機不轉，是什么原因？
答：如果接線正確，但仍然不轉，說明控制部分驅動能力不夠，這種情況多出現在用單片機的io口直接控制方式。請確�？刂平涌谟�5ma的驅動能力
6.問：如何判斷步進電機四條線的定義？
答：將電機的任意兩條線接在一起，此時用手擰電機有阻力，則這兩條線是同一相,可接在驅動器a+、a-；另外兩條線短接仍然有阻力，則將這兩條線接在b+和b-
7.問：想在此驅動器上加些功能或做新產品開發，是否可以？
答：可以，請聯系我公司。
