電機特性：
·選用高工作溫度、高磁能積優質永磁材料；
·采用有限元法優化電磁參數設計；
·采用正弦波電流驅動，運行特性良好；
·電機慣量適中，滿足各種場合使用。
系統結構及特點：
由syx130系列永磁同步電機和驅動器兩部分聯結組成，系統結構簡單，外部連接線少，可靠性高；上位機控制方便，設備操作簡單。
伺服驅動單元
|
伺服單元型號 |
syx130t□030—□□ |
|
適用電機功率 |
1.1、1.5、1.6、2.0、2.3、2.4、2.6、3.9 |
|
連續輸出電流 |
9 |
|
瞬時****電流 |
27 |
|
輸入電源 |
主回路電源 |
三相220vac±10%，50/60hz±5% |
|
控制電源 |
單相220vac±10%，50/60hz±5% |
|
過電壓等級 |
ⅲ |
|
控制方式 |
spwm |
|
使用條件 |
使用溫度/存儲溫度 |
0～+40℃/－20～+60℃ |
|
使用與存儲濕度 |
90%rh以下（不得結露） |
|
其他 |
無強磁場 |
|
控制 |
速度控制模式 |
控制范圍1～4500 |
|
位置控制模式 |
符號+脈沖列，ccw+cw脈沖列，
90°相位差兩相脈沖列三選一 |
|
io信號 |
順序輸入信號 |
4路隔離光耦輸入 |
可外接plc、標準上位裝置等，完成各類操作、顯示、報警等工作。 |
|
順序輸出信號 |
3路隔離光耦輸出 |
|
固定輸出 |
1路報警輸出 |
|
再生處理 |
外置再生電阻器 |
|
保護功能 |
短路、過流、過壓、欠壓、缺相、再生故障等 |
|
顯示功能 |
電源指示燈，運行狀態指示燈 |
|
通信功能 |
選配手操器，或外置da卡 |
電動機主要性能參數
|
電機型號 |
syx130z1-1.1 kw |
syx130z1-1.5 kw |
syx130z1-2.3 kw |
|
功率 |
1.1 kw |
1.5 kw |
2.3 kw |
|
額定轉矩 |
7.0 n·m |
9.6 n·m |
14.6n·m |
|
額定轉速 |
1500 r/min |
1500 r/min |
1500 r/min |
|
額定電流 |
4.4 a |
6.0 a |
9.3 a |
|
轉子慣量 |
1.5×10-3 kg·m2 |
1.93×10-3 kg·m2 |
2.69×10-3 kg·m2 |
|
****轉矩 |
21.0 n·m |
28.8 n·m |
43.8 n·m |
|
電機型號 |
syx130z2-1.1 kw |
syx130z2-1.6 kw |
syx130g-2.4 kw |
|
功率 |
1.1 kw |
1.6 kw |
2.4 kw |
|
額定轉矩 |
5.2n·m |
7.6n·m |
7.6 n·m |
|
額定轉速 |
2000 r/min |
2000 r/min |
3000 r/min |
|
額定電流 |
4.4 a |
6.4 a |
9.6 a |
|
轉子慣量 |
1.17×10-3 kg·m2 |
1.50×10-3 kg·m2 |
1.50×10-3 kg·m2 |
|
****轉矩 |
15.6 n·m |
22.8 n·m |
22.8 n·m |
|
電機型號 |
syx130z3-1.1 kw |
syx130z3-1.5 kw |
syx130z3-2.0 kw |
syx130z3-2.6 kw |
syx130z3-3.9 kw |
|
功率 |
1.1 kw |
1.5 kw |
2.0 kw |
2.6 kw |
3.9 kw |
|
額定轉矩 |
4.2 n·m |
5.7 n·m |
7.6 n·m |
10.0 n·m |
15.0 n·m |
|
額定轉速 |
2500 r/min |
2500 r/min |
2500 r/min |
2500 r/min |
2500 r/min |
|
額定電流 |
4.3 a |
6.0 a |
8.1 a |
10.3 a |
15.6 a |
|
轉子慣量 |
0.96×10-3 kg·m2 |
1.17×10-3 kg·m2 |
1.50×10-3 kg·m2 |
1.93×10-3 kg·m2 |
2.69×10-3 kg·m2 |
|
****轉矩 |
12.6 n·m |
17.1 n·m |
22.8 n·m |
30.0 n·m |
45.0 n·m |

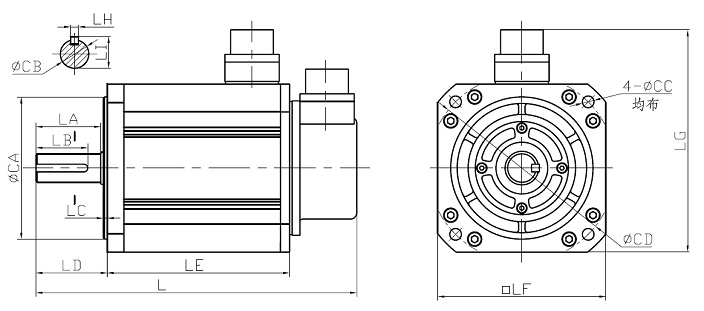

電動機外形及安裝尺寸
單位：mm
|
型號 |
l |
la |
lb |
lc |
ld |
le |
lf |
lg |
lh |
li |
ca |
cb |
cc |
cd |
|
syx130z1-1.1 kw |
248 |
50 |
40 |
3 |
55 |
141 |
130 |
172 |
6 |
24.5 |
110 |
22 |
9 |
145 |
|
syx130z1-1.5 kw |
268 |
50 |
40 |
3 |
55 |
161 |
130 |
172 |
6 |
24.5 |
110 |
22 |
9 |
145 |
|
syx130z1-2.3 kw |
303 |
50 |
40 |
3 |
55 |
196 |
130 |
172 |
6 |
24.5 |
110 |
22 |
9 |
145 |
|
syx130z2-1.1 kw |
233 |
50 |
40 |
3 |
55 |
126 |
130 |
172 |
6 |
24.5 |
110 |
22 |
9 |
145 |
|
syx130z2-1.6 kw |
248 |
50 |
40 |
3 |
55 |
141 |
130 |
172 |
6 |
24.5 |
110 |
22 |
9 |
145 |
|
syx130z3-1.1 kw |
233 |
50 |
40 |
3 |
55 |
126 |
130 |
172 |
6 |
24.5 |
110 |
22 |
9 |
145 |
|
syx130z3-1.5 kw |
233 |
50 |
40 |
3 |
55 |
126 |
130 |
172 |
6 |
24.5 |
110 |
22 |
9 |
145 |
|
syx130z3-2.0 kw |
248 |
50 |
40 |
3 |
55 |
141 |
130 |
172 |
6 |
24.5 |
110 |
22 |
9 |
145 |
|
syx130z3-2.6 kw |
268 |
50 |
40 |
3 |
55 |
161 |
130 |
172 |
6 |
24.5 |
110 |
22 |
9 |
145 |
|
syx130z3-3.9 kw |
303 |
50 |
40 |
3 |
55 |
196 |
130 |
172 |
6 |
24.5 |
110 |
22 |
9 |
145 |
|
syx130g-2.4 kw |
248 |
50 |
40 |
3 |
55 |
141 |
130 |
172 |
6 |
24.5 |
110 |
22 |
9 |
145 |
| |
|
 |
