本來步進電機使用開環控制，能夠省去很多檢測、反饋器件及控制電路，一一簡單的控制方法，價廉物美的優勢，取代很多伺服電機的控制。尤其在低速控制（3000轉./分鐘以下）環境中，使用步進電機精密控制，有很好的性價比。就是采用閉環控制，其成本也要遠低于伺服電機的控制系體成本。在某些工控環境中，負載有可能會隨時發生過載現象，使用步進電機開環控制，就會發生都丟步。此時，控制系統無法知道丟了多少步，繼續按照既定目標工作，導致工作失誤。這樣，就要求在步進電機帶動的主軸上安裝旋轉編碼器，或者安裝光電探頭、磁敏探頭、行程開關等器件，來識別位移物體是否到位，采集到的信號反饋到控制系體，適時修正工作參數，指令步進電機準確動作。

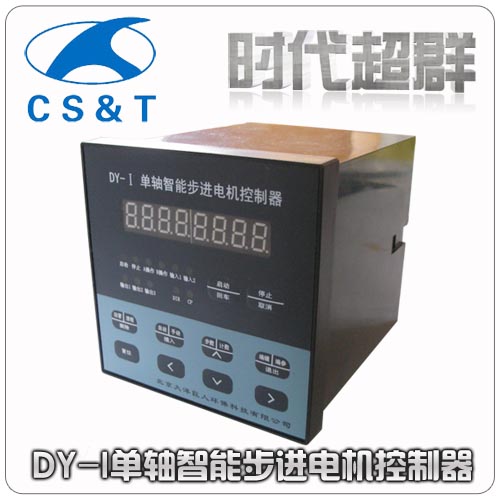

智能型步進電機控制器 DY-I
產品展示：http://item.taobao.com/item.htm?spm=11040ywO.3-6poUO.h-3*nxlz&id=10848723181&
系統特點:
1、控制軸數：?jiǎn)屋S；
2、指令特點：任意可編程（可實現各種復雜運行：定位控制
和非定位控制）；
3、****輸出頻率：40KHz(特別適合控制細分驅動器)；
4、輸出頻率分辨率：1Hz
5、編程條數：**** 99 條；
6、輸入點：6 個（光電隔離）；
7、輸出點：3 個（光電隔離）；
8、一次連續位移范圍：-7999999~+7999999；
9、工作狀態：自動運行狀態、手動運行狀態、程序編輯狀態、
參數設定狀態；
10、升降曲線：2 條（****化）；
11、顯示功能位數：8 位數碼管顯示，手動/自動狀態顯示、運行/停止
狀態顯示、步數/計數值/程序顯示、編輯程序，參數顯示、輸入/
輸出狀態顯示、CP 脈沖和方向顯示；
12、自動運行功能：可編程，通過面板按鍵和加在端子的電平可控制自
動運行的啟動和停止等操作；
13、手動運行功能：可調整位置（手動的點動速度和點動步數可設定）
14、參數設定功能：可設定起跳頻率、升降速曲線、反向間隙、
手動長度、手動速度、中斷跳轉行號和回零速度；
15、程序編輯功能：可任意插入、刪除和修改程序。具有跳轉行號、
數據判零、語句條數超長和超短的判錯功能；
16、回零點功能：可雙向自動回到零點；
17、編程指令：共 14 條指令；
18、外操作功能：通過參數設定和編程，在 A 操作和B 操作端子上
加開關可執行外部中斷操作；
19、電源：AC220V（電源誤差不大于15%）
參數設定：
參數設定狀態的進入方式為：在手動狀態下，按住編參鍵 2 秒以上，
直到進入?yún)?shù)設定狀態后才能松開。參數設定完后，按退出鍵返回到手動
狀態（參數將被自動保存）。
參數分兩行顯示，第一行顯示參數的名稱，第二行顯示參數的數據。
參數修改方法：進入?yún)?shù)設定狀態后，首先顯示第一行 JF******，且
前2 位的參數名稱閃動顯示；如按上翻鍵和下翻鍵，將會顯示下一個或上
一個參數名稱。如按回車鍵，將進入（下一行）參數數據的編輯修改狀態，
這時數據的第一位閃動顯示，如按上翻鍵或下翻鍵，數據將被改變。按動
左鍵或右鍵，將移至下一位進行修改，如此類推。數據修改后，按回車鍵
確認，按取消鍵放棄修改。
總之，參數的設定通過上翻鍵、下翻鍵、左鍵、右鍵、回車鍵、取消
鍵六個按鍵來完成；通過移動左右鍵使光標移至相應位上，這時數碼管將
跳動顯示，再通過上下鍵改變數值；用回車鍵進入數據修改狀態，數據修
改完成后，再用回車鍵確認退出或用取消鍵放棄修改。
使用詳情請點擊： 單軸控制器 .pdf
|
