驅動器能分辨20K以上的脈沖頻率嗎？下面通過實驗來告訴大家。
實驗一：
組合一：

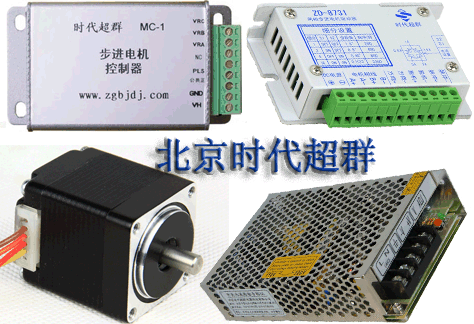

步進電機（20BYG250-33）+驅動器（ZD-8731）+控制器（MC-1）+開關電源（24V的）
當電流0.6A 1細分的時候****空載轉速：7300轉/分；
組合二：

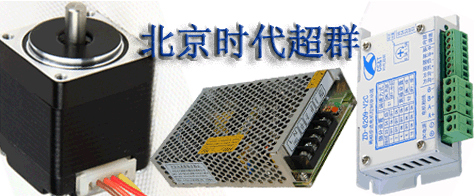

步進電機（20BYG250-33）+驅動器（ZD-6209-V2C）+開關電源（24V的）
當電流0.6A 1細分的時候****空載轉速：6329轉/分；
實驗二：
組合一：

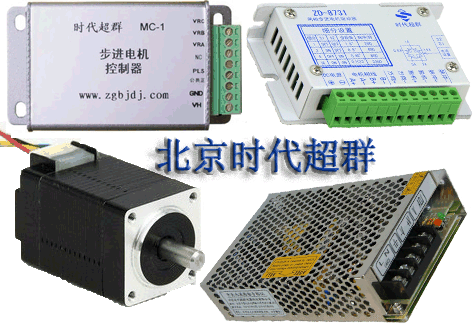

步進電機（28BYG250-34）+驅動器（ZD-8731）+控制器（MC-1）+開關電源（24V的）
當電流0. 75A 1細分的時候****空載轉速：7671轉/分；
組合二：

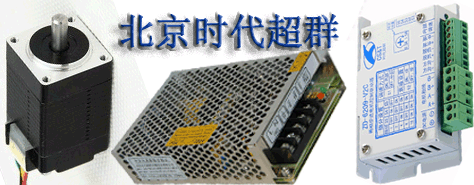

步進電機（28BYG250-34）+驅動器（ZD-6209-V2C）+開關電源（24V的）
當電流0. 75A 1細分的時候****空載轉速：6300轉/分；
通過以上實驗：當電機20BYG250-33和28BYG250-34分別與驅動器ZD-6209-V2C和ZD-8731相配套使用在電壓為24V，細分為1的時候所達到的****空載轉速都大于每分鐘6000轉。
舉例說明：為了便于計算，按照每分鐘6000轉，細分為1，步距角為1.8度的步進電機來計算所能達到的脈沖頻率。
公式：轉速=60*f*步距角/360*細分?jǐn)?shù) （f為脈沖頻率）
根據已知條件可以得出：f=20000=20K
所以驅動器能分辨20K以上的脈沖頻率
