提出問題：每秒20000個脈沖，驅動器能否分辨的了呢？讓我們通過實驗做出回答！
實驗設備：步進電機20BYG250-33+步進驅動器ZD-8731+開關電源S-35-24+轉速表
現在我們需要測驗步進電機在額定電流0.6A，細分在1時的****空載轉速，再進行討論：
實驗步驟：

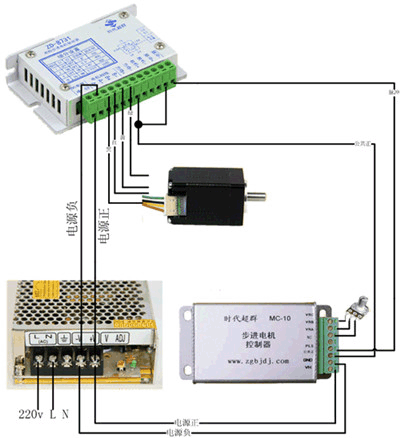

A：將線連接好，電機相線正確連接驅動器，電源正負極切勿接反！
B：將步進驅動器ZD-8731的電流設置在0.6A，恒定不變
C：將步進驅動器ZD-8731的細分設置在1細分時，使用轉速表得出空載
****轉速值為7300轉/分，記錄。
得出結論：套用理論公式會告訴我們驅動器所能分辨的脈沖頻率
****空載轉速=60*脈沖頻率÷細分?jǐn)?shù)*（360°÷步距角）
在理論公式中，我們已知的條件有****空載轉速7300轉/分，細分?jǐn)?shù)
為1，20BYG250-33的步距角1.8°，這樣我們就可以得出結果
解：
****空載轉速=60*脈沖頻率÷細分?jǐn)?shù)*（360°÷步距角）
7300轉/分=60*脈沖頻率÷1*（360°*1.8°）
7300轉/分=60*脈沖頻率÷200個
脈沖頻率=7300轉*200個÷60≈23K
套用公式我們計算出驅動器ZD-8731所能分辨的頻率大約是23K，所以分辨20K的脈沖頻率不在話下：

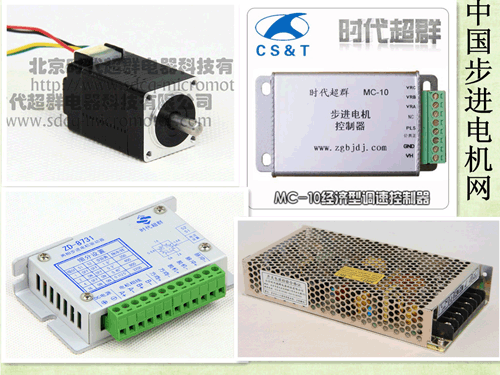

****套裝推薦：
