步進驅動器ZD-8731是我公司開發的高性能直流集成芯片式步進驅動器，具有體積小、可靠性高、壽命長、易于使用等特點，電流0.3-2A可調、內置日本三洋芯片LV8731，整步、二細分、四細分、十六細分可調!
我們將通過實際上機測驗，觀測步進電機39BYG250-22在額定電流0.48A，不同細分下的****空載轉速來選定最合適步進的細分?jǐn)?shù)！
實驗材料：步進驅動器ZD-8731、步進電機39BYG250-22、
步進控制器MC-1、開關電源S-25-12、
實驗步驟：

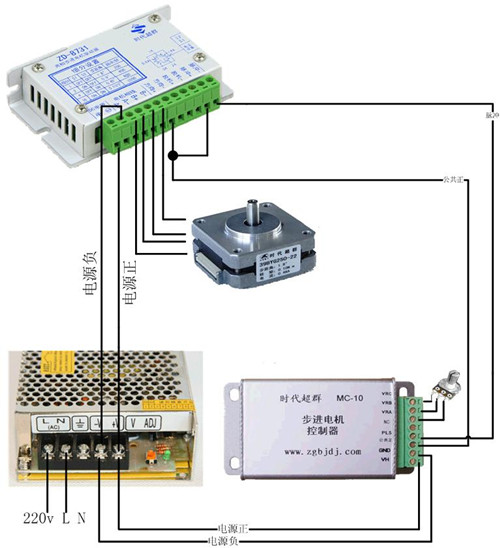

A：接線（電源正負切勿接反）
B：記錄步進電機39BYG250-22在額定電流0.48A下，不同細分時的****空載轉 速。
C：數據結果與理論值對比
數據結果
|
ZD-8731+39BYG250-22+MC-1+S-25-12 |
|
電流 |
細分 |
****空載轉速 |
|
0.48A |
1 |
360rpm |
|
0.48A |
2 |
640rpm |
|
0.48A |
4 |
400rpm |
|
0.48A |
16 |
440rpm |
理論值(假設脈沖頻率在16K）
理論計算公式在http://http://m.wlywrsj.cn/bbs_read.asp?id=3165
|
ZD-8731+39BYG250-22+MC-1+S-25-12 |
|
電流 |
細分 |
****空載轉速 |
|
0.48A |
1 |
4800rpm |
|
0.48A |
2 |
2400rpm |
|
0.48A |
4 |
1200rpm |
|
0.48A |
16 |
300rpm |
通過上述表格的對比，我們發現，驅動器的細分設置在16細分時得到的****空載轉速最接近理論值，其次是4細分，由此我們可以得出，ZD-8731在驅動39BYG250-22時，細分值設置在16，最為合適！
