步進驅動器ZD-6209-V2是我公司開發的高性能直流集成芯片式步進驅動器，具有體積小、可靠性高、壽命長、易于使用等特點，電流0.3-1.5A可調、內置日本東芝芯片TB62209FG，整步、二細分、四細分、八細分、十六細分可調!
關于此款驅動器的細分設置，那要根據步進電機本身的特性，從而設置最合適的細分值！
我們舉例說明：
ZD-6209-V2C+S-25-12+39BYG250-22

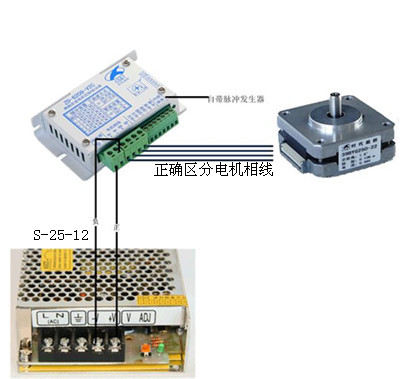

A、接線（切勿將電源正負極接反）
B：記錄步進電機39BYG250-22在額定電流0.4A下，不同細分時的****空載轉 速。
C：數據結果與理論值對比
數據結果
|
ZD-6209-V2C+39BYG250-22+S-25-12 |
|
電流 |
細分 |
****空載轉速 |
|
0.48A |
1 |
350rpm |
|
0.48A |
2 |
600rpm |
|
0.48A |
4 |
630rpm |
|
0.48A |
16 |
350rpm |
理論值(假設脈沖頻率在16K）
理論計算公式在http://m.wlywrsj.cn/bbs_read.asp?id=3165
|
ZD-6209-V2C+39BYG250-22+S-25-12 |
|
電流 |
細分 |
****空載轉速 |
|
0.48A |
1 |
4800rpm |
|
0.48A |
2 |
2400rpm |
|
0.48A |
4 |
1200rpm |
|
0.48A |
16 |
300rpm |
通過上述表格的對比，我們發現，驅動器的細分設置在16細分時得到的****空載轉速最接近理論值，其次是4細分，由此我們可以得出，39BYG250-22搭配ZD-6209-V2時，細分值設置在16，最為合適！
