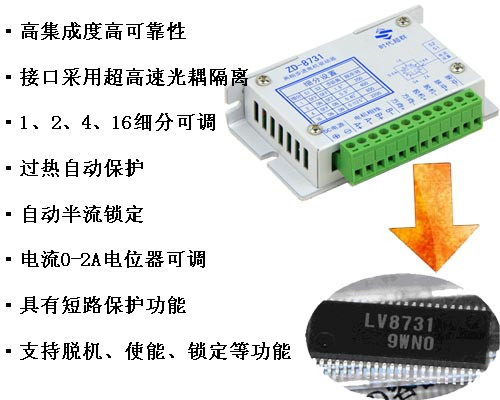

兩相步進電機驅動器ZD-8731（日本三洋芯片）：
特點和功能（如下圖）

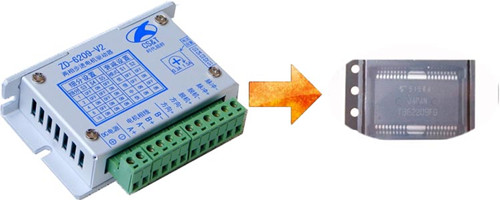

高性能步進電機驅動器ZD-6209-V2（日本東芝芯片）：
產品特點
l 高集成度高可靠性
l 接口采用超高速光耦隔離
l 抗高頻干擾能力強
l ****輸入電壓：DC 40V(峰值)
l 電源反接保護
主要功能
l 整步、半步、四細分、八細分、十六細分可調
l 輸出電流線性可調
l 過熱自動保護
l 自動半流鎖定
l 衰減4檔可調
l 支持脫機、使能、鎖定等功能
三洋步進驅動器芯片LV8731V與東芝芯片TB62209的特性比較
|
項目 |
LV8731V |
TB62209 |
LV8731V的優勢 |
|
封裝 |
SSOP44K
15.0×7.6×1.7mm |
HSOP36
16.0×12.2×2.3mm |
面積小百分之40 |
|
****電壓 |
36.0V |
40.0V |
|
|
輸出電流 |
2.0A |
1.8A |
驅動能力更強 |
|
工作電壓 |
9～32V |
13～34V (VM)
4.5～5.5V (VCC) |
只需一路電源
更易使用 |
|
導通壓差和電阻 |
0.55V (at 1.0A)
0.55Ω (at 1.0A) |
1.0V (at 1.0A)
1.00Ω(at 1A) |
導通電阻更低
發熱減少百分之45 |
|
消耗電流 |
3.2mA |
10.0mA |
消耗功率僅為1/3 |
|
待機電流 |
0.1mA |
2.0mA |
待機時
消耗功率基本為零 |
|
控制方式 |
脈沖或并行可選 |
脈沖 |
應用范圍廣 |
|
細分方式 |
1、2、4、8、16 |
1、2、4、8、16 |
|
|
驅動中細分切換 |
可以 |
有限制 |
更容易設計 |
|
衰減模式 |
混合衰減 |
混合衰減 |
|
|
過流保護 |
有 |
無 |
使用更加安全 |
|
警告輸出 |
有 |
無 |
有助于安全設計 |
