下面是我用我們公司39系列的39BYG250-22型號的電機與不同的兩個驅動器在電壓都為24V的電源配套的時候所測出的電機的****空載轉速來顯示出驅動器設置為幾細分更能突出39BYG250-22步進電機的效果
實驗組合一:

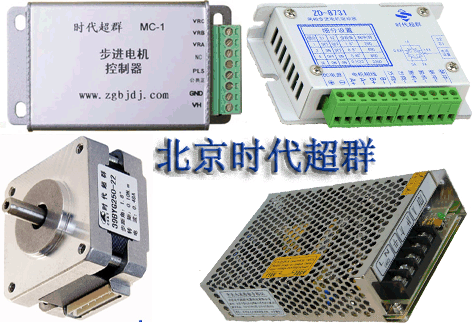

步進電機(39BYG250-22)+驅動器(ZD-8731)+控制器(MC-1)+開關電源(24V的)

當電流0.4A 1細分的時候****空載轉速:500轉/分
當電流0.4A 2細分的時候****空載轉速:1100轉/分
當電流0.4A 4細分的時候****空載轉速:650轉/分
當電流0.4A 16細分的時候****空載轉速:460轉/分
實驗組合二:

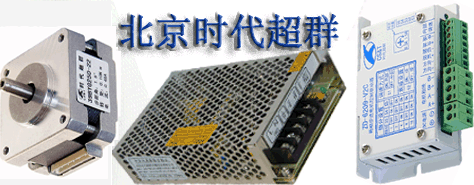

步進電機(39BYG250-22)+驅動器(ZD-6209-V2C)+開關電源(24V的)

當電流0.4A 1細分的時候****空載轉速:600轉/分
當電流0.4A 2細分的時候****空載轉速:1100轉/分
當電流0.4A 4細分的時候****空載轉速:850轉/分
當電流0.4A 8細分的時候****空載轉速:740轉/分
當電流0.4A 16細分的時候****空載轉速:370轉/分
此實驗結論只適合于39BYG250-22這一型號的步進電機:驅動器在設置為2細分的時候可以達到不同細分之間的****值,所以設置為2細分更能突出39BYG250-22步進電機的效果
我公司有各種類型各種型號的電機,驅動器,控制器及相關的配件如有需要?dú)g迎咨詢
