| 下面是我們我們公司的兩個驅動器ZD-6560-V4C和DL-023MAC在相同的條件下的實驗：
實驗組合一：

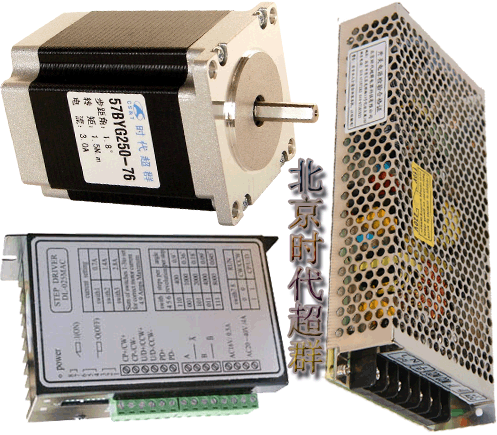

步進電機（57BYG250-76）+驅動器（DL-023MAC）+控制器（MC-1）+開關電源（24V的）
當電流2.7A 1細分的時候****空載轉速：1050轉/分
當電流2.7A 2細分的時候****空載轉速：780轉/分
當電流2.7A 4細分的時候****空載轉速：260轉/分
當電流2.7A 8細分的時候****空載轉速：250轉/分
當電流2.7A 16細分的時候****空載轉速：240轉/分
當電流2.7A 32細分的時候****空載轉速：230轉/分
當電流2.7A 64細分的時候****空載轉速：118轉/分
實驗組合二：

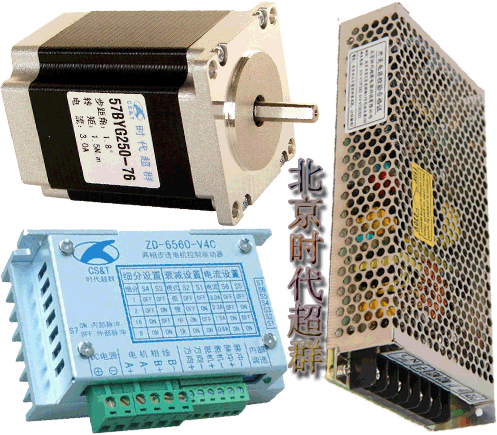

步進電機（57BYG250-76）+驅動器（ZD-6560-V4C）+開關電源（24V的）
當電流3A 1細分的時候****空載轉速：1600轉/分
當電流3A 2細分的時候****空載轉速：850轉/分
當電流3A 8細分的時候****空載轉速：760轉/分
當電流3A 16細分的時候****空載轉速：370轉/分
通過上面的實驗大家也應該能夠看出ZD-6560-V4C和DL-023MAC在相同的條件下與電機相配套使用的實驗了
DL-023MAC可調節的細分?jǐn)?shù)更多些
|
