39、42步進電機配套驅動器：
1、ZD-6209
產品特點
l 高集成度高可靠性
l 接口采用超高速光耦隔離
l 抗高頻干擾能力強
l ****輸入電壓：DC 40V(峰值)
主要功能
l 整步、半步、四細分、八細分、十六細分可調
l 輸出電流線性可調
l 過熱自動保護
l 自動半流鎖定
l 衰減4檔可調
l 支持脫機、使能、鎖定等功能
工作條件
|
項目 |
最小 |
額定 |
**** |
單位 |
|
環境溫度 |
-30 |
|
80 |
℃ |
|
輸入電壓(DC) |
8 |
24 |
32 |
V |
|
輸入頻率 |
0 |
|
16000 |
Hz |
|
輸出電流 |
0.3 |
|
1.5 |
A |
|
接口電壓 |
H |
4.5 |
5 |
5.5 |
V |
|
L |
0 |
0 |
0.5 |
V |

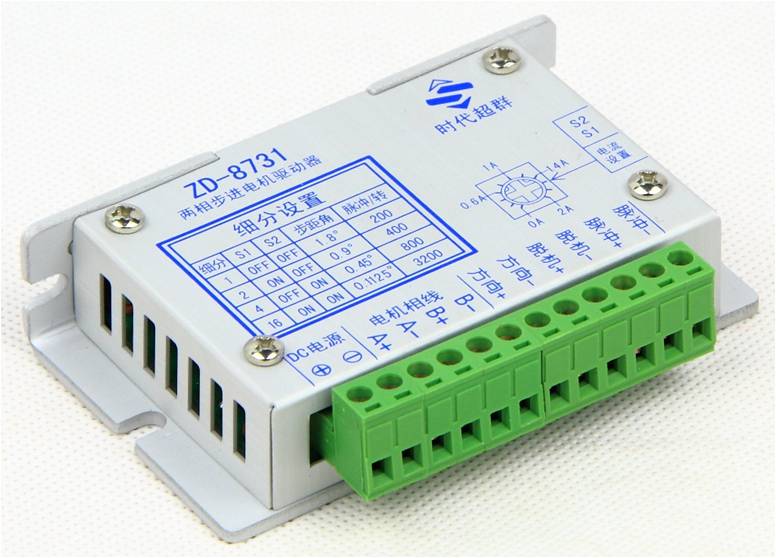

2、步進驅動器ZD-8731
產品特點
高集成度高可靠性
接口采用超高速光耦隔離
抗高頻干擾能力強
****輸入電壓：DC 36V(峰值)
主要功能
整步、二細分、四細分、十六細分可調
過熱自動保護
輸出限流線性可調：0A-2A
自動半流鎖定
具有短路保護功能
支持脫機、使能、鎖定等功能
工作條件
項目 最小 額定 **** 單位
環境溫度 -30 80 ℃
輸入電壓(DC) 9 24 36 V
輸入頻率 0 16000 Hz
輸出電流 0 2.0 A
H 4.5 5 5.5 V
接口電壓
L 0 0 0.5 V
驅動器主芯片LV8731V與TB62209特性比較
|
項目 |
LV8731V |
TB62209 |
LV8731V的優勢 |
|
封裝 |
SSOP44K
15.0×7.6×1.7mm |
HSOP36
16.0×12.2×2.3mm |
面積小40% |
|
****電壓 |
36.0V |
40.0V |
|
|
輸出電流 |
2.0A |
1.8A |
驅動能力更強 |
|
工作電壓 |
9～32V |
13～34V (VM)
4.5～5.5V (VCC) |
只需一路電源
更易使用 |
|
導通壓差和電阻 |
0.55V (at 1.0A)
0.55Ω (at 1.0A) |
1.0V (at 1.0A)
1.00Ω(at 1A) |
導通電阻更低
發熱減少45% |
|
消耗電流 |
3.2mA |
10.0mA |
消耗功率僅為1/3 |
|
待機電流 |
0.1mA |
2.0mA |
待機時
消耗功率基本為零 |
|
控制方式 |
脈沖或并行可選 |
脈沖 |
應用范圍廣 |
|
細分方式 |
1、2、4、8、16 |
1、2、4、8、16 |
|
|
驅動中細分切換 |
可以 |
有限制 |
更容易設計 |
|
衰減模式 |
混合衰減 |
混合衰減 |
|
|
過流保護 |
有 |
無 |
使用更加安全 |
|
警告輸出 |
有 |
無 |
有助于安全設計 |
驅動器ZD-8731與ZD-6209在相同電壓下（35W24V）驅動步進電機42BYG250-33（0.21NM 12V 0.4A）時的表現
a、驅動器ZD-8731
當電流0.4A 1細分的時候****空載轉速：350轉/分
當電流0.4A 2細分的時候****空載轉速：650轉/分
當電流0.4A 4細分的時候****空載轉速：460轉/分
當電流0.4A 16細分的時候****空載轉速：460轉/分
b、驅動器ZD-6209
當電流0.4A 1細分的時候****空載轉速：400轉/分
當電流0.4A 2細分的時候****空載轉速：750轉/分
當電流0.4A 4細分的時候****空載轉速：750轉/分
當電流0.4A 8細分的時候****空載轉速：750轉/分
當電流0.4A 16細分的時候****空載轉速：380轉/分
