為了方便客戶能夠更清晰的知道39BYG250-22步進電機的接線方法，下面是為客戶提供的接線圖和詳細的介紹。

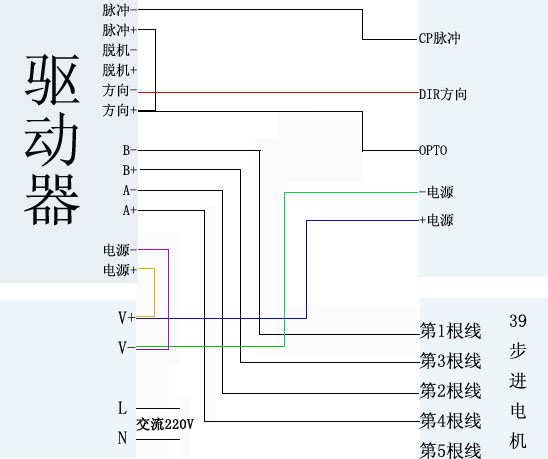

接線圖：
上面接線圖的產品：
步進電機：39BYG250-22
基本參數：
相數：2
扭矩：0.1nm
電流：0.48A
軸長：13mm
步距角：1.8°
出軸方式：M5-圓
驅動器：ZD-8731/ZD-6209-V2/ ZD-6209-V2C
ZD-8731的基本參數：
產品特點
高集成度高可靠性
接口采用超高速光耦隔離
抗高頻干擾能力強
****輸入電壓：DC 36V(峰值)
主要功能
整步、二細分、四細分、十六細分可調
過熱自動保護
輸出限流線性可調：0A-2A
自動半流鎖定
具有短路保護功能
支持脫機、使能、鎖定等功能
工作條件
|
項目 |
最小 |
額定 |
**** |
單位 |
|
環境溫度 |
-30 |
|
80 |
℃ |
|
輸入電壓(DC) |
9 |
24 |
36 |
V |
|
輸入頻率 |
0 |
|
16000 |
Hz |
|
輸出電流 |
0 |
|
2.0 |
A |
ZD-6209-V2的基本參數：
產品特點
高集成度高可靠性
接口采用超高速光耦隔離
抗高頻干擾能力強
****輸入電壓：DC 40V(峰值)
主要功能
整步、半步、四細分、八細分、十六細分可調
輸出電流線性可調
過熱自動保護
自動半流鎖定
衰減4檔可調
支持脫機、使能、鎖定等功能
工作條件
|
項目 |
最小 |
額定 |
**** |
單位 |
|
環境溫度 |
-30 |
|
80 |
℃ |
|
輸入電壓(DC) |
8 |
24 |
32 |
V |
|
輸入頻率 |
0 |
|
16000 |
Hz |
|
輸出電流 |
0.3 |
|
1.5 |
A |
ZD-6209-V2C的基本參數：
產品特點
高集成度高可靠性
接口采用超高速光耦隔離
抗高頻干擾能力強
****輸入電壓：DC 40V(峰值)
主要功能
內部集成控制調速度功能，支持內部和外部控制
整步、二細分、四細分、八細分、十六細分可調
輸出電流線性可調
過熱自動保護
自動半流鎖定
衰減可調
支持脫機、使能、鎖定等功能
工作條件
|
項目 |
最小 |
額定 |
**** |
單位 |
|
環境溫度 |
-30 |
|
80 |
℃ |
|
輸入電壓(DC) |
8 |
24 |
32 |
V |
|
外部輸入頻率 |
0 |
|
16000 |
Hz |
|
內部頻率 |
640 |
|
20000 |
Hz |
|
輸出電流 |
0.3 |
|
1.5 |
A |
電源：25W 24V的
