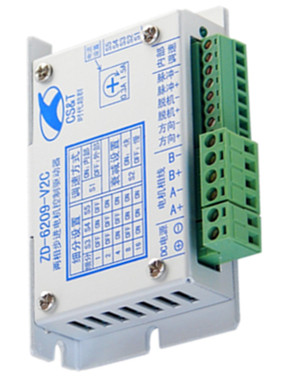

集成芯片式步進電機驅動器ZD-6209-V2C是在驅動器ZD-6209-V2的基礎上內部加上電位器調速旋鈕，具有內部集成調速功能，可實現內部外部控制。
ZD-6209-V2C采用東芝原裝進口芯片TB62209制成，具有高集成度高可靠性，1、2、4、8、16細分可調，電流過熱保護，自動半流鎖定，衰減可調，支持脫機、使能、鎖定等功能。由于將其他元件通過在一顆芯片上集成一個數字控制內核和驅動電路，可簡化電機控制系統的設計，這種新型步進驅動器統稱為集成芯片式步進電機驅動器。

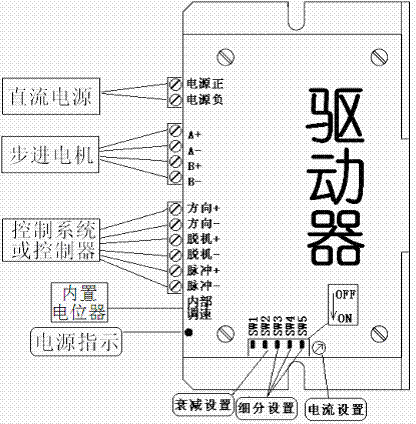

接口定義(內置電位器型)
工作條件
|
項目 |
最小 |
額定 |
**** |
單位 |
|
環境溫度 |
-30 |
|
80 |
℃ |
|
輸入電壓(DC) |
8 |
24 |
32 |
V |
|
外部輸入頻率 |
0 |
|
16000 |
Hz |
|
內部頻率 |
640 |
|
20000 |
Hz |
|
輸出電流 |
0.3 |
|
1.5 |
A |
|
接口電壓 |
H |
4.5 |
5 |
5.5 |
V |
|
L |
0 |
0 |
0.5 |
V |
驅動器說明書PDF下載：
 ZD-6209-V2C 說明書.pdf
