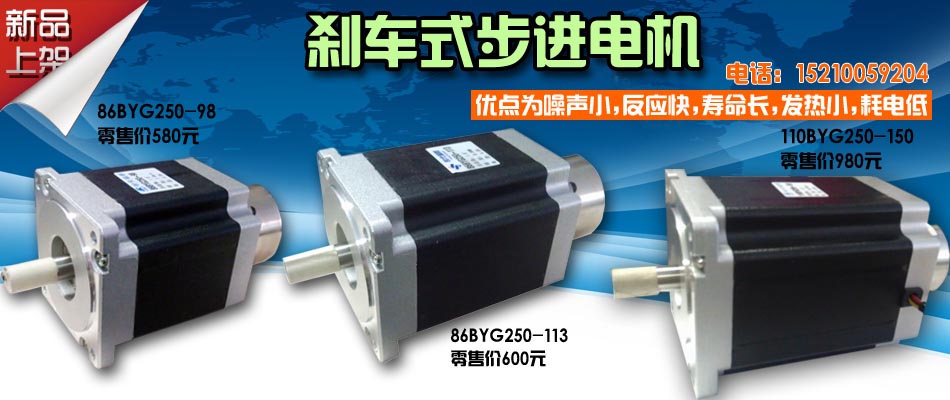

帶電磁制動步進電機,又名剎車步進電機,報閘步進電機,制動器步進電機,
本公司近期推出帶剎車步進電機系列，主要適合垂直運動的傳動，剎車器只需外接12~24VDC即可，當步進電機斷電時，剎車瞬間啟動，起到固定電機軸的作用，解決步進電機斷電時電機仍可以維持鎖死狀態，目前86系列兩相電機都可以裝剎車裝置。
本公司提供的剎車步進電機采用世界上****型的永磁式剎車步進電機,比普通的彈簧式剎車步進電機的優點為噪聲小,反應快,壽命長,發熱小,耗電低諸多優點。步進電機不上電情況下，電機的軸是鎖死了，下面的電磁制動是緊緊的抱住了轉子定子。
使用剎車步進電機的條件。
1.使用環境不穩定
2. 經常的突然斷電，可使電機，斷電后，立即停止工作。效率高，避免的損失。
3.剎車步進電機比普通電機，貴一些。
電機基本參數：
一般規格:
步距角：1.8°
工作電壓：24v
溫升：80k max
環境溫度：-20℃--+50℃
絕緣等級：b級
絕緣電阻：500vdc100mω min
絕緣強度：500vac50hz1ma min
外形/電氣原理圖
具體參數查看
剎車式步進電機出線為六根線 ，白綠，藍黑，為電機相線。 兩個白色線為電磁制動器的電源線。 正負不分。電源為直流24V ,電流1A以上。
步進電機配套驅動器2HD8080
2hd8080a/b是一款性價比超高的110以下步進電機驅動器（2相，8a，80vdc或48vac）：
一、 性能簡介
高性能伺服式數字步進電機驅動器2hd8080a/b系列采用32bit數字處理器，引入控制理論中實時電流跟蹤控制，實現電流閉環。8路獨立的同相pwm無差拍輸出，獨立控制全橋的上下臂，電流控制更精確。同時加入200k的基頻，****消除次諧波，并加入電子阻尼技術以及實時矢量合成后的pwm輸出。使得電機的低頻、倍頻共振、高頻自激振動、電磁噪音較傳統開環驅動器有很大的改善。
2hd8080a/b系列驅動器有以下幾個顯著特點
1、實時矢量合成的8路獨立的同相pwm無差拍輸出，使得電機運行更平穩，噪聲更小。
2、電流閉環控制，可實現缺相保護，避免電機在缺相情況下繼續振動運行。
3、可擴展的位置閉環控制，預留編碼器接口，可實現誤差補償、堵轉保護。
4、獨特的斷電相位記憶功能，避免開機時電機尋找相位抖動。
5、交、直流輸入電壓，dc可達80v、ac可達48v，****峰值電流可達8a。
6、全方位的保護功能，使電機運行更安全可靠。
7、超高性能，超低價格，性價比****。 二、 型號說明
2 -- 兩相步進電機
hd --高性能數字驅動器
80 --供電電壓24-80vdc或48vac
80 --****相電流8.0a
a/b--細分選擇類型
