一、基本參數
步 距 角：1.8°
工作電壓：24-80v
溫 升：80K Max
環境溫度：-40℃-+55℃
絕緣等級：B級
絕緣電阻：500V DC100MΩ Min
絕緣強度：500V AC50Hz 1mA Min
二、技術參數
|
型號 |
相數 |
步距角 |
扭矩(Nm) |
電流(A) |
電阻(Ω) |
電感(mH) |
機身長 |
軸長 |
法蘭凸緣 |
法蘭孔距 |
軸形 |
接線 |
線數 |
重量(KG) |
適配驅動器 |
|
86BYG250-65 |
2 |
1.8 |
2.5 |
4.4 |
0.5 |
3.35 |
65 |
32 |
φ73-0.03 |
70±0.2 |
M12-銑扁 |
并 |
4 |
1.8 |
2HD8080 |
|
86BYG250-66 |
2 |
1.8 |
2.5 |
4.4 |
0.63 |
2.8 |
66 |
32 |
φ73±0.05 |
69.6±0.2 |
M14-鍵*5 |
并 |
4 |
1.6 |
2HD8080 |
|
86BYG250-80雙 |
2 |
1.8 |
4 |
4.4 |
1.2 |
8.1 |
80 |
35/20 |
φ73-0.02 |
70±0.1 |
M14-鍵*3 |
串 |
4 |
1.6 |
2HD8080 |
|
86BYG250-80 |
2 |
1.8 |
4 |
4.4 |
1.2 |
8.1 |
80 |
32 |
φ73-0.03 |
70±0.2 |
M14-鍵*4 |
串 |
4 |
2.3 |
2HD8080 |
|
86BYG250-80 |
2 |
1.8 |
3.5 |
4.4 |
0.86 |
7.34 |
80 |
32 |
φ73±0.05 |
69.6±0.2 |
M14-鍵*5 |
并 |
4 |
2.2 |
2HD8080 |
|
86BYG250-98 |
2 |
1.8 |
7.5 |
4.4 |
0.5 |
7.4 |
98 |
32 |
φ73-0.03 |
70±0.2 |
M14-鍵*4 |
并 |
4 |
3 |
2HD8080 |
|
86BYG250-113 |
2 |
1.8 |
8.5 |
4.4 |
0.6 |
11 |
113 |
32 |
φ73-0.03 |
70±0.2 |
M14-鍵*4 |
并 |
4 |
3.65 |
2HD8080 |
|
86BYG250-113雙 |
2 |
1.8 |
8.5 |
4.4 |
0.6 |
11 |
113 |
35/20 |
φ73-0.03 |
70±0.2 |
M14-鍵*4&M14銑扁 |
并 |
4 |
3.65 |
2HD808D |
|
86BYG250-150 |
2 |
1.8 |
12 |
4.4 |
0.8 |
9.7 |
150 |
32 |
φ73-0.03 |
70±0.2 |
M14-鍵*4 |
并 |
4 |
5.2 |
2HD8080 |
|
86BYG250-150雙 |
2 |
1.8 |
12 |
4.4 |
0.8 |
9.7 |
150 |
35/20 |
φ73-0.03 |
70±0.2 |
M14-鍵*4&M14銑扁 |
并 |
4 |
5.2 |
2HD8080 |

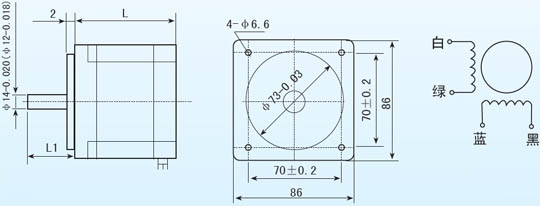

三、尺寸圖
四、配套驅動器2HD8080簡單說明
2---- 兩相步進電機
HD ---高性能數字驅動器
80 -- 供電電壓24V-80V
80 -- ****相電流8.0A
A/B --細分選擇類型
產品特點
1：實時矢量合成的8路獨立的同相PWM無差拍輸出，使得電機運行更平穩，噪聲更小。
2：電流閉環控制，可實現缺相保護，避免電機在缺相情況下繼續振動運行。
3：可擴展的位置閉環控制，預留編碼器接口（需定制），可實現誤差補償、堵轉保護。
4：獨特的斷電相位記憶功能，避免開機時電機尋找相位抖動。
5：輸入電壓DC可達80V，****峰值電流可達8A。
6：全方位的保護功能，使電機運行更安全可靠。
7：超高性能，超低價格，性價比****。
