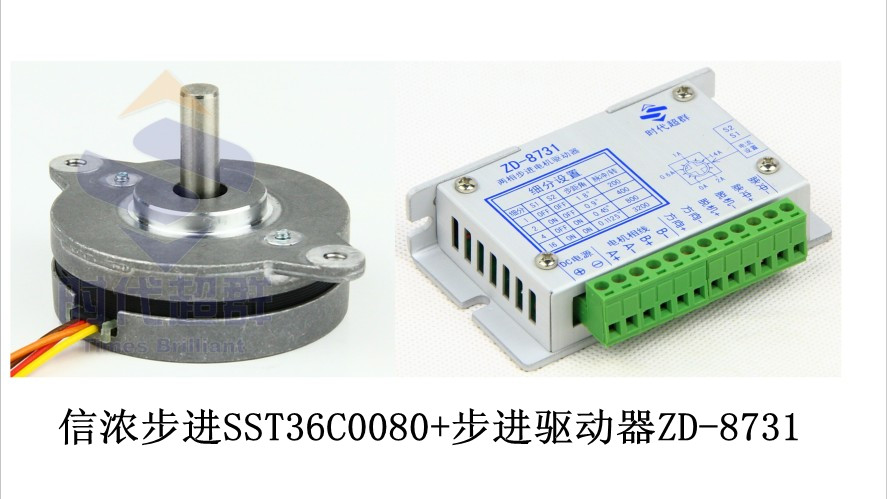

信濃兩相混合式步進電機系類 信濃電機SST36C0080+步進驅動器ZD-8731
(一) 信濃電機SST36C0080
型號 | 歩距角 | 電壓 | 電流 | 靜轉矩 | 電阻 | 電感 | 接線 | 空載****轉速 | 重量 | 配套驅動器 |
| ° | VDC | A | NM | Ω | mH |
| rpm | KG |
| SST36C0080 | 0.9 | 24 | 0.8 | 0.04 | 2.53 | 1.24 | 并聯4線 | 7500 | 0.05 | ZD-8731/ ZD-6209-V2/ ZD-6209-V2C |
電機尺寸圖：
電機矩頻特性曲線圖：

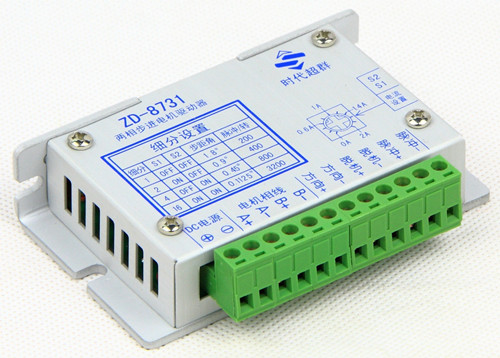

(二) 步進驅動器 ZD-8731 步進驅動器 ZD-8731采用三洋LV8731系類集成芯片生產而成，集成電路功率器件、前級驅動電路、控制電路及保護電路等都集成在一起，具有較強的功率和較大的輸出功率。用這種器件做成的步進電機驅動器，具有結構簡單、性能穩定及運行可靠等優點。
工作條件：
項目 | 最小 | 額定 | **** | 單位 | 環境溫度 | -30 |
| 80 | ℃ | 輸入電壓(DC) | 10 | 24 | 32 | V | 輸入頻率 | 0 |
| 16000 | Hz | 輸出電流 | 0.3 |
| 2 | A | 接口電壓 | H | 4.5 | 5 | 5.5 | V | L | 0 | 0 | 0.5 | V |
(三) 信濃步進電機SST36C0080與步進驅動器ZD-8731測試結果
信濃步進電機SST36C1080（0.9°，0.8A，100mN.M，4.1歐姆）的實驗數據： |
|
|
|
| 產品 | 實驗內容 | 頻率14kpps時的轉速 | 頻率10kpps時的轉矩 | ****空載啟動頻率 | SST36C1080+ZD-8731 | 0.8A、1細分時的轉速與轉矩 | 1500rpm | 30mN.M（靜轉矩的30%） | 1.8KPPS(270rpm) | 用脈沖發生器+ | 0.8A、2細分時的轉速與轉矩 | 750rpm | 30mN.M（靜轉矩的30%） | 3KPPS(225rpm) | 開關電源60W24V | 0.8A、4細分時的轉速與轉矩 | 375rpm | 30mN.M（靜轉矩的30%） | 6KPPS(225rpm) | 電機機身長19.70mm | 0.8A、16細分時的轉速與轉矩 | 94rpm | 30mN.M（靜轉矩的30%） | 23.5KPPS(220rpm) |
更多關于步進電機及配套驅動器請點擊：兩相混合式步進電機
